5
www.fairchildsemi.com
1

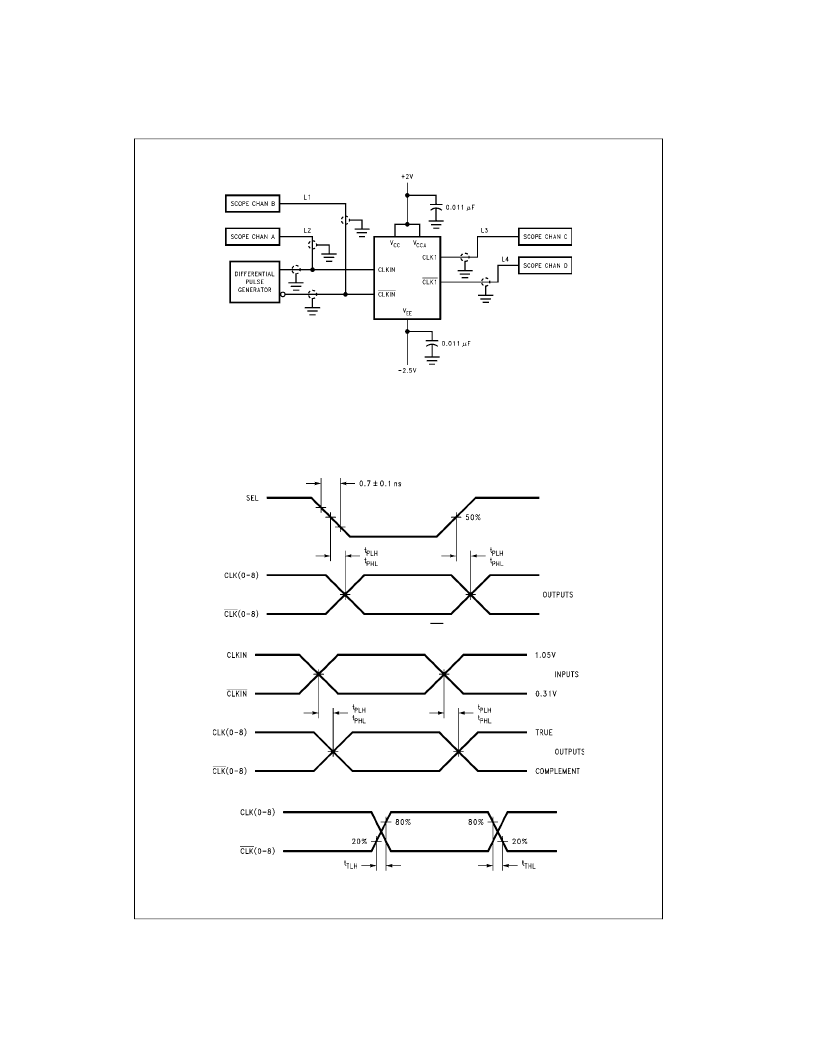

Test Circuit
Note:
Shown for testing CLKIN to CLK1 in the differential mode.
L1, L2, L3 and L4
=
equal length 50
impedance lines.
All unused inputs and outputs are loaded with 50
in parallel with
≤
3 pF to GND.
Scope should have 50
input terminator internally.
FIGURE 1. AC Test Circuit
Switching Waveforms
FIGURE 2. Propagation Delay, EN to Outputs
FIGURE 3. Propagation Delay, CLKIN/CLKIN to Outputs
FIGURE 4. Transition Times
