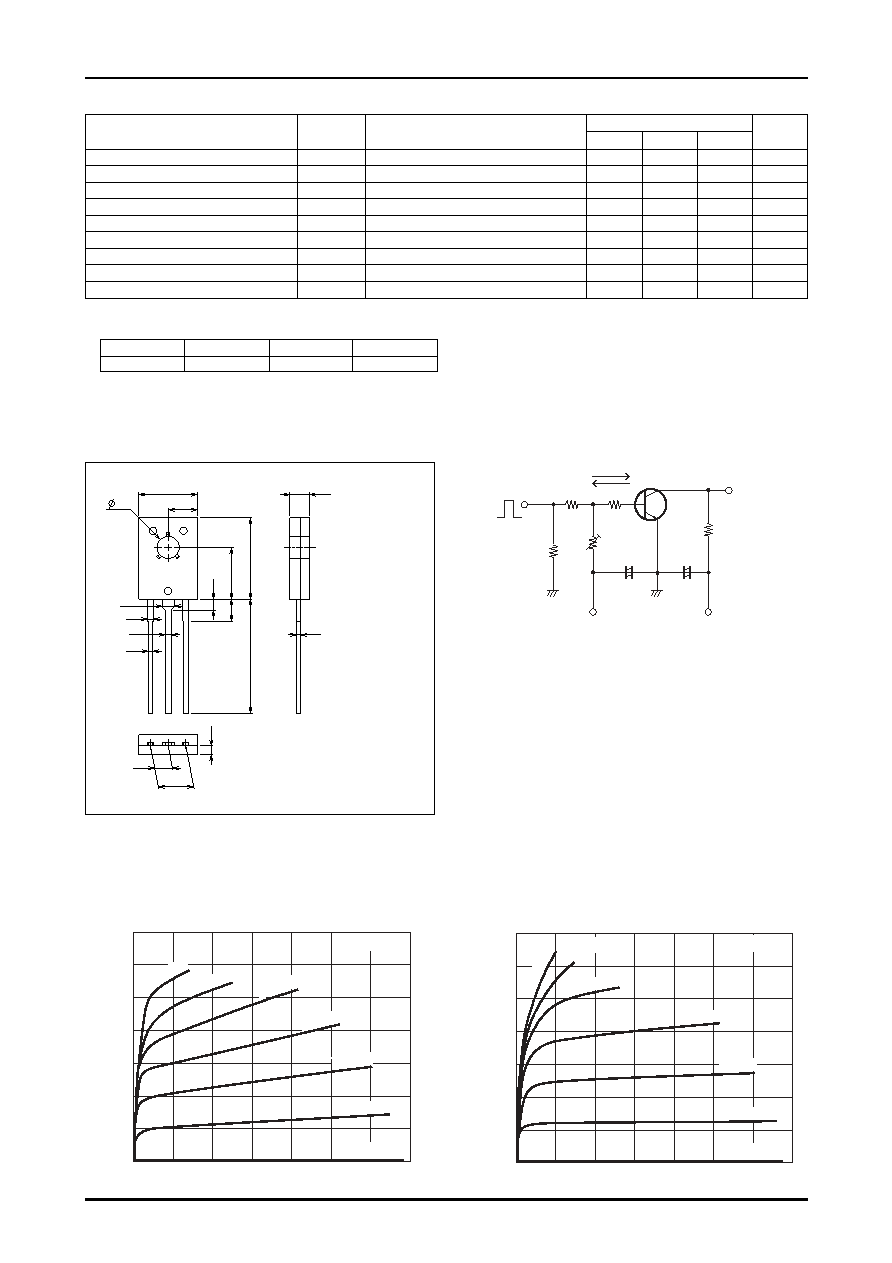

2SA1209 / 2SC2911
No.0779-2/5
Electrical Characteristics at Ta=25°C
Ratings
Parameter
Symbol
Conditions
min
typ
max
Unit
Collector Cutoff Current
ICBO
VCB=(--)80V, IE=0A
(--)0.1
A
Emitter Cutoff Current
IEBO
VEB=(--)4V, IC=0A
(--)0.1
A
DC Current Gain
hFE
VCE=(--)5V, IC=(--)10mA
100*
400*
Gain-Bandwidth Product
fT
VCE=(--)10V, IC=(--)10mA
150
MHz
Output Capacitance
Cob
VCB=(--)10V, f=1MHz
(4.0)3.0
pF
Collector-to-Emitter Saturation Voltage
VCE(sat)
IC=(--)50mA, IB=(--)5mA
(--0.14)0.07
(--0.4)0.3
V
Turn-On Time
ton
See specified Test Circuit.
0.1
s
Storage Time
tstg
See specified Test Circuit.
1.5
s
Fall Time
tf
See specified Test Circuit.
0.1
s
* : The 2SA1209/2SC2911 are classified by 10mA hFE as follows :
Rank
R
S
T
hFE
100 to 200
140 to 280
200 to 400
Package Dimensions
Switching Time Test Circuit
unit : mm (typ)
7515-002
Collector-to-Emitter Voltage, VCE -- V
IC -- VCE
Collector-to-Emitter Voltage, VCE -- V
Collector
Current,
I
C
-
mA
Collector
Current,
I
C
-
mA
IC -- VCE
ITR03021
0--10
--20
--30
--40
--50
--60
--70
0
10
20
30
40
50
60
70
0
--20
--40
--60
--80
--100
--120
--140
0
20
40
60
80
100
120
140
ITR03022
--0.1mA
--0.2mA
--0.3mA
--0.4mA
--0.5mA
--0.6mA
IB=0mA
2SA1209
2SC2911
0.1mA
0.2mA
0.3mA
0.4mA
0.6mA
IB=0mA
0.5mA
8.0
4.0
1.6
0.8
0.6
0.8
7.0
3.0
1.5
11.0
15.5
0.5
2.7
12
3
3.0
4.8
1.2
2.4
1 : Emitter
2 : Collector
3 : Base
SANYO : TO-126
IN
OUT
20V
50
3k
5k
2k
1F1F
--2V
IC=10IB1=--10IB2=10mA
+
RB
IB1
IB2
For PNP, minus sign is omitted.
