December 1990
3
Philips Semiconductors
Product specification
Quad 2-input AND gate
74HC/HCT08
PIN DESCRIPTION
PIN NO.
SYMBOL
NAME AND FUNCTION
1, 4, 9, 12
2, 5, 10, 13
3, 6, 8, 11
7
14
1A to 4A
1B to 4B
1Y to 4Y
GND
V
CC
data inputs
data inputs
data outputs
ground (0 V)
positive supply voltage

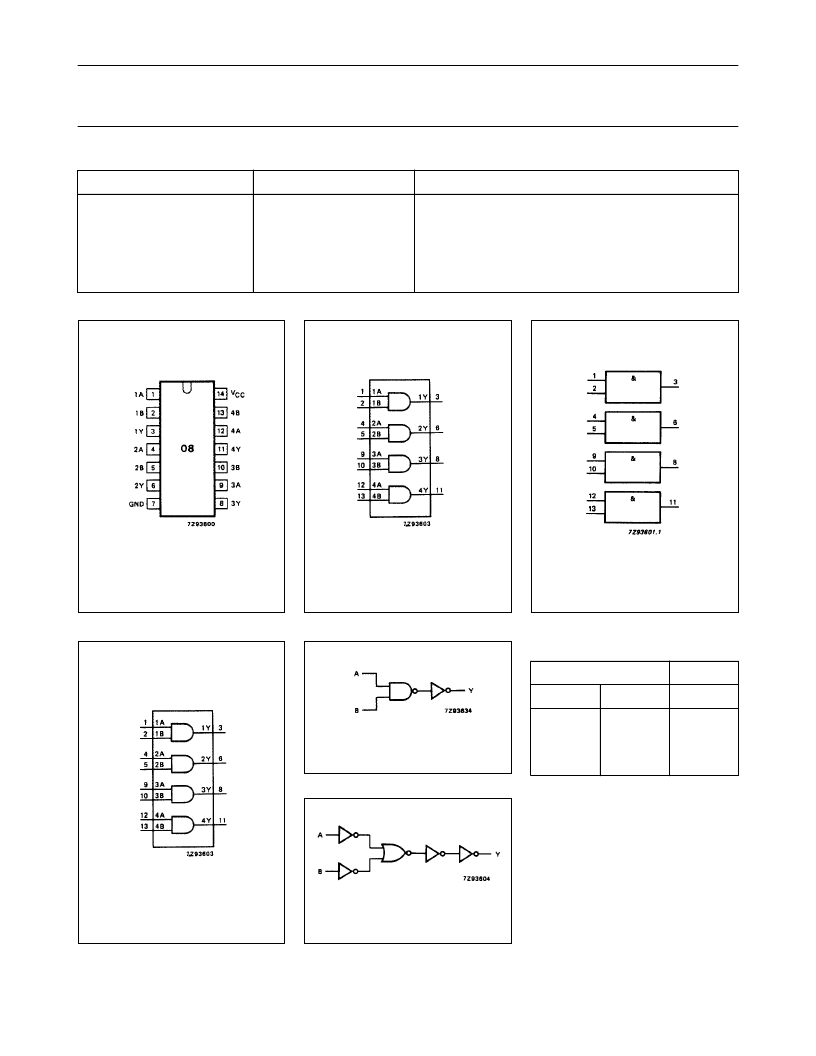

Fig.1 Pin configuration.
Fig.2 Logic symbol.
Fig.3 IEC logic symbol.
Fig.4 Functional diagram.
Fig.5
HC logic diagram
(one gate).
Fig.6
HCT logic diagram
(one gate).
FUNCTION TABLE
Note
1.
H = HIGH voltage level
L = LOW voltage level
INPUTS
OUTPUT
nA
nB
nY
L
L
H
H
L
H
L
H
L
L
L
H
