1997 Aug 12
4
Philips Semiconductors
Preliminary specication
Frequency Shift Keying (FSK) receiver
UAA3202M

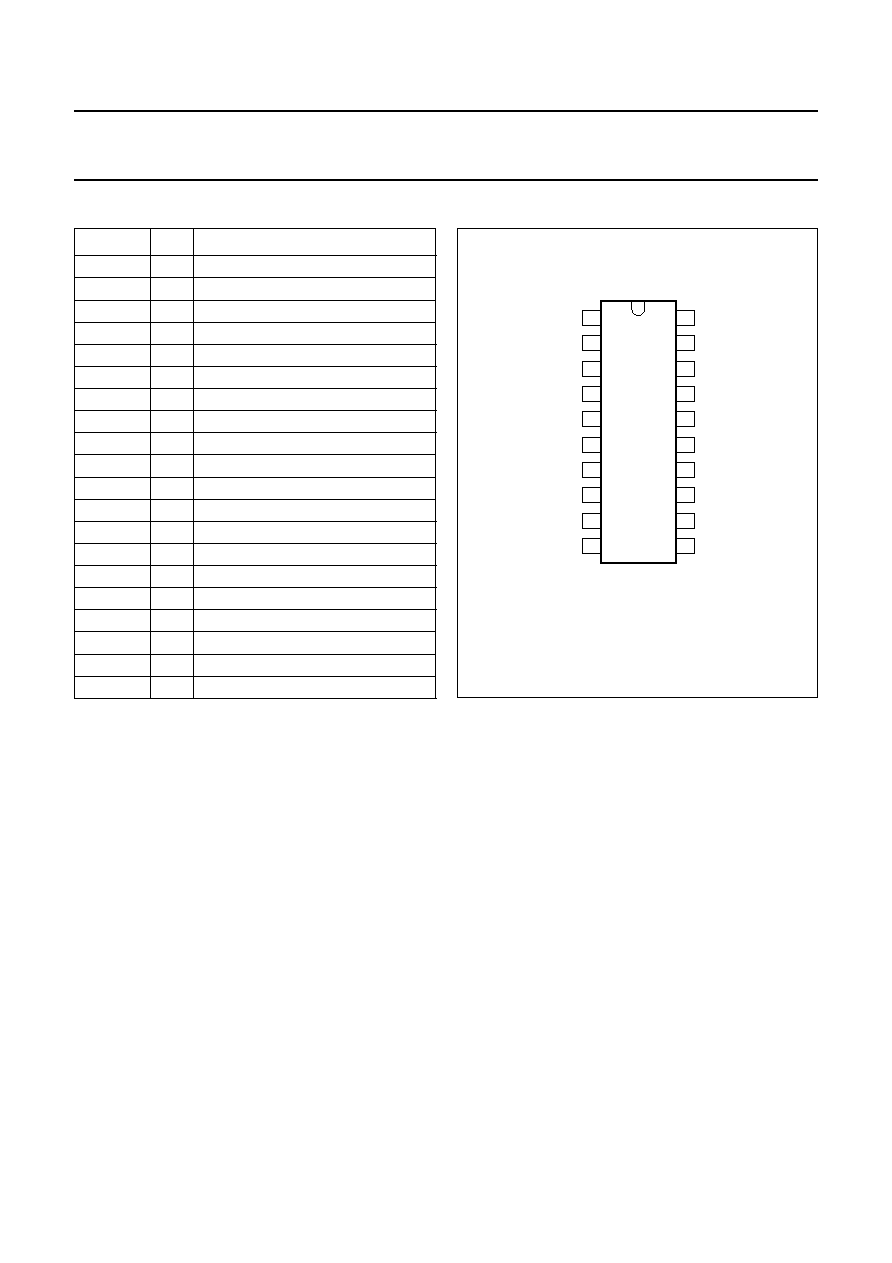

PINNING
SYMBOL
PIN
DESCRIPTION
MON
1
negative mixer output
MOP
2
positive mixer output
VCC
3
positive supply voltage
OSC
4
oscillator collector
OSE
5
oscillator emitter
VEO
6
negative supply voltage for oscillator
VEE
7
negative supply voltage
COMP
8
RSSI comparator output
CPB
9
comparator input B
CPA
10
comparator input A
DATA
11
data output
PWD
12
power-down control input
CPC
13
comparator input C
DMOD
14
demodulator frequency adjustment
RSSI
15
RSSI current output
LFB
16
limiter feedback
LIN
17
limiter input
MXIN
18
mixer input
VEM
19
negative supply voltage for mixer
FA
20
IF amplier output
Fig.2 Pin configuration.
handbook, halfpage
MON
MOP
VCC
OSC
OSE
VEO
VEE
COMP
CPB
CPA
FA
VEM
MXIN
LIN
RSSI
DMOD
LFB
CPC
PWD
DATA
1
2
3
4
5
6
7
8
9
10
11
12
20
19
18
17
16
15
14
13
UAA3202M
MHA796
