1997 Oct 21
4
Philips Semiconductors
Product specification
Triple video driver hybrid amplifier
CR5427
Components used in test circuit
(see Fig.3)
Test equipment
(see Fig.3)
COMPONENT
DESCRIPTION
VALUE
C1
C2
C3
R1
R2
R3
variable capacitor
variable capacitor
chip capacitor plus electrolytic capacitor
resistor
resistor
resistor
10 to 160 pF (typ. 120 pF)
10 to 160 pF (typ. 27 pF)
10 nF plus 4.7
μ
F; 160 V
292
390
100
EQUIPMENT
TYPE DESCRIPTION
Pulse generator
Le Croy; model 9210 with unit 9212
Philips; model PM5785B (125 MHz) with internal DC offset
Philips; model PE1541, 80 V
Philips; model PM8943, attenuation 100 : 1
Tektronix; model 11803, sampling head SD24
Power supply
FET probe
Sampling oscilloscope

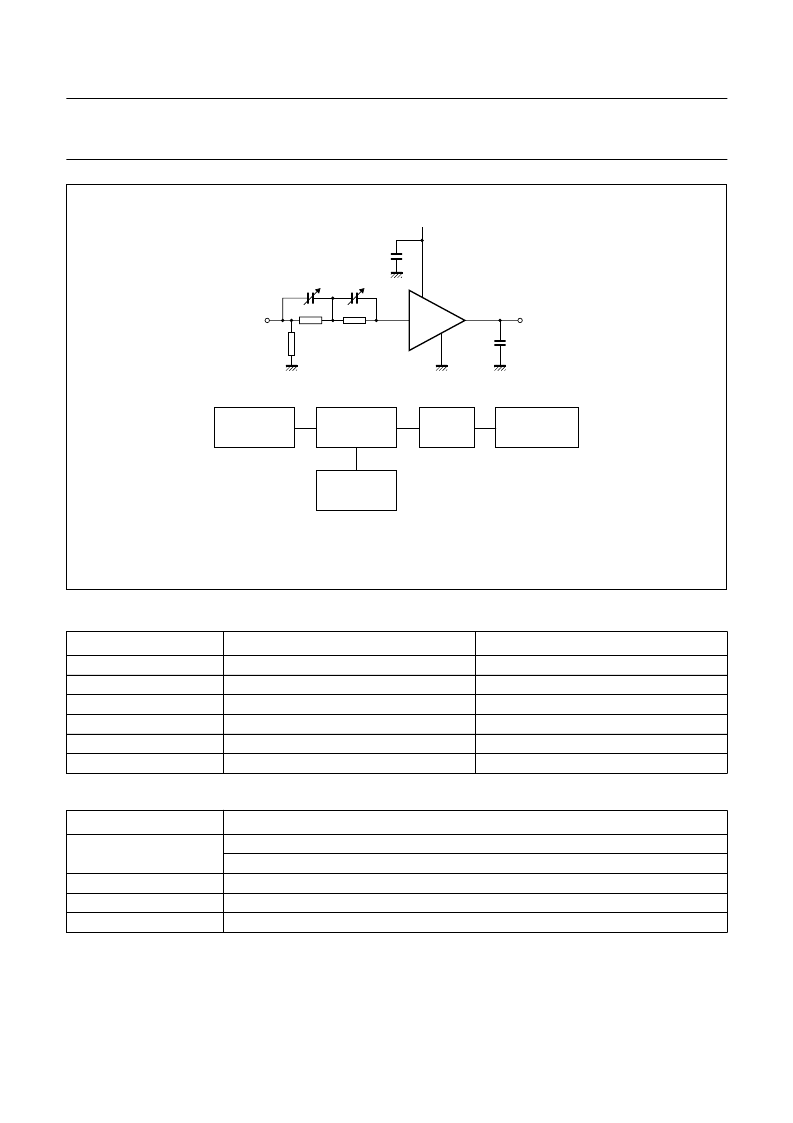

Fig.3 Application test circuit and block diagram.
Speed-up circuit (R1, C1; R2, C2) ensures flat gain over the whole frequency range.
handbook, full pagewidth
CR5427
C2
R2
input
50
1, 5, 9
3, 7, 11
4,8
2, 6, 10
output
CL
C1
R1
R3
MGK733
PULSE
GENERATOR
TEST
FIXTURE
CR5427
POWER
SUPPLY
FET
PROBE
SAMPLING
OSCILLOSCOPE
C3
VS
