型號： DG2301DL-T1-E3
廠商： Vishay Siliconix
文件頁數： 3/5頁
文件大?。?/td> 0K
描述： IC SWITCH HS SPST SC70-5
標準包裝： 3,000
功能： 開關
電路： 1 x SPST
導通狀態電阻： 20 歐姆
電壓電源： 單電源
電壓 - 電源，單路/雙路(±)： 4 V ~ 5.5 V
電流 - 電源： 10nA
工作溫度： -40°C ~ 85°C
安裝類型： 表面貼裝
封裝/外殼： 6-TSSOP（5 引線），SC-88A，SOT-353
供應商設備封裝： SC-70-5
包裝： 帶卷 (TR)
Document Number: 72049
S-70852-Rev. B, 30-Apr-07
www.vishay.com
3
Vishay Siliconix
DG2301

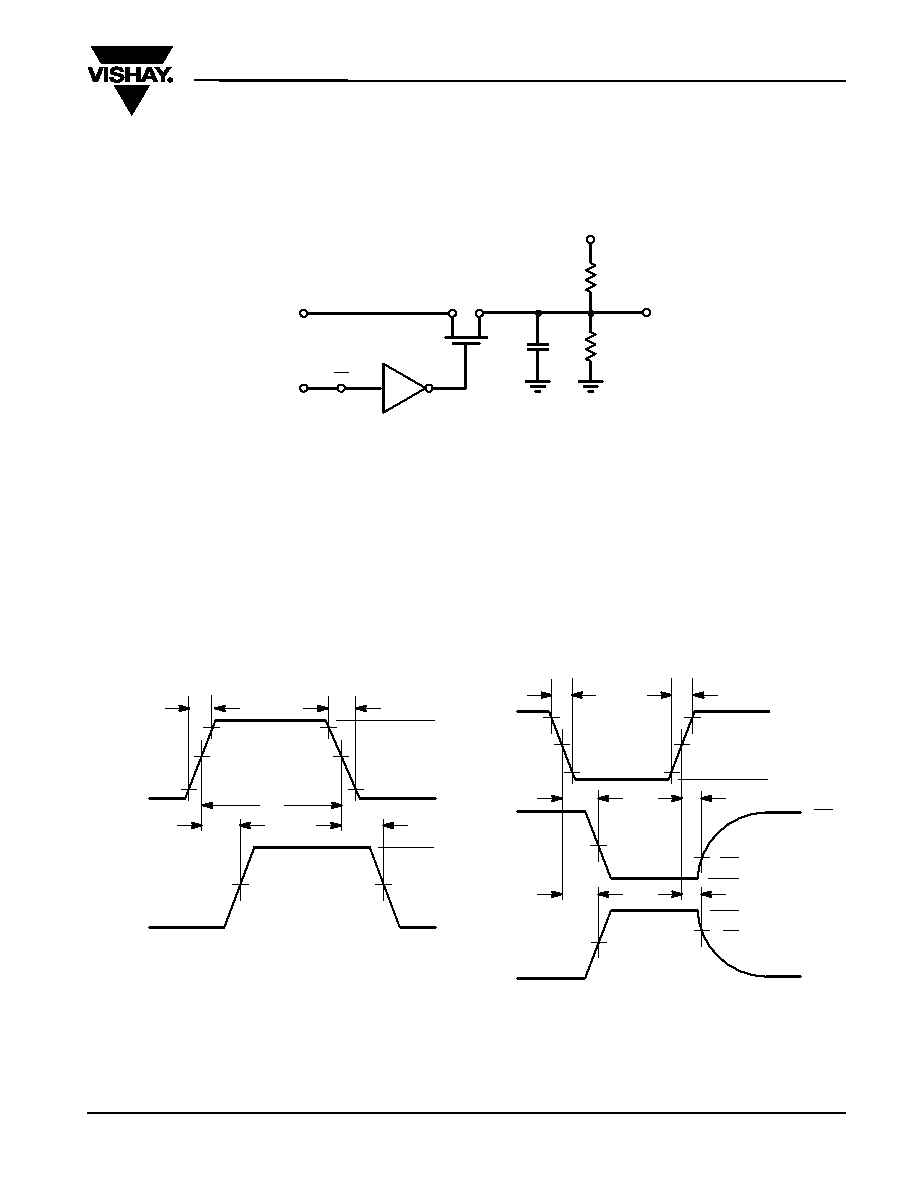

AC LOADING AND WAVEFORMS
Figure 1. AC Test Circuit
OE
LOGIC
INPUT
SWITCH
INPUT
AB
VLD
Ra =
500
Ω
Rb =
500
Ω
CL
CL =
50 pF
SWITCH
OUTPUT
Input driven by 50
Ω source terminated in 50 Ω
CL includes load and stray capacitance
Input PRR = 1.0 MHz, tW = 50 ns
Figure 2. AC Waveforms
tr = 2.5 ns
tf = 2.5 ns
tr = 2.5 ns
3.0 V
GND
Logic
Input
Switch
Input
10 %
1.5 V
90 %
tw
Output
tPLH
tPHL
VOH
VOL
tPZL
tPLZ
tPZH
tPHZ
1.5 V
VOL + 0.3 V
VOL
VOH
VOH -0.3 V
VLD
2
0 V
相關PDF資料
PDF描述
DG2302DL-T1-E3 IC SWITCH HS SPST SC70-5
DG2303DL-T1-E3 IC SW ONE HS SPST 1.8/5V SC70-5
DG2307DL-T1-E3 IC SWITCH LV SPST SC70-6
DG2513DN-T1-E4 IC SWITCH DUAL LV 6MINIQFN
DG2516DQ-T1-E3 IC SWITCH DUAL SPDT 10MSOP
