Document Number: 63273
www.vishay.com
Revision: 13-Jun-11
1
This document is subject to change without notice.
THE PRODUCTS DESCRIBED HEREIN AND THIS DOCUMENT ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT www.vishay.com/doc?91000

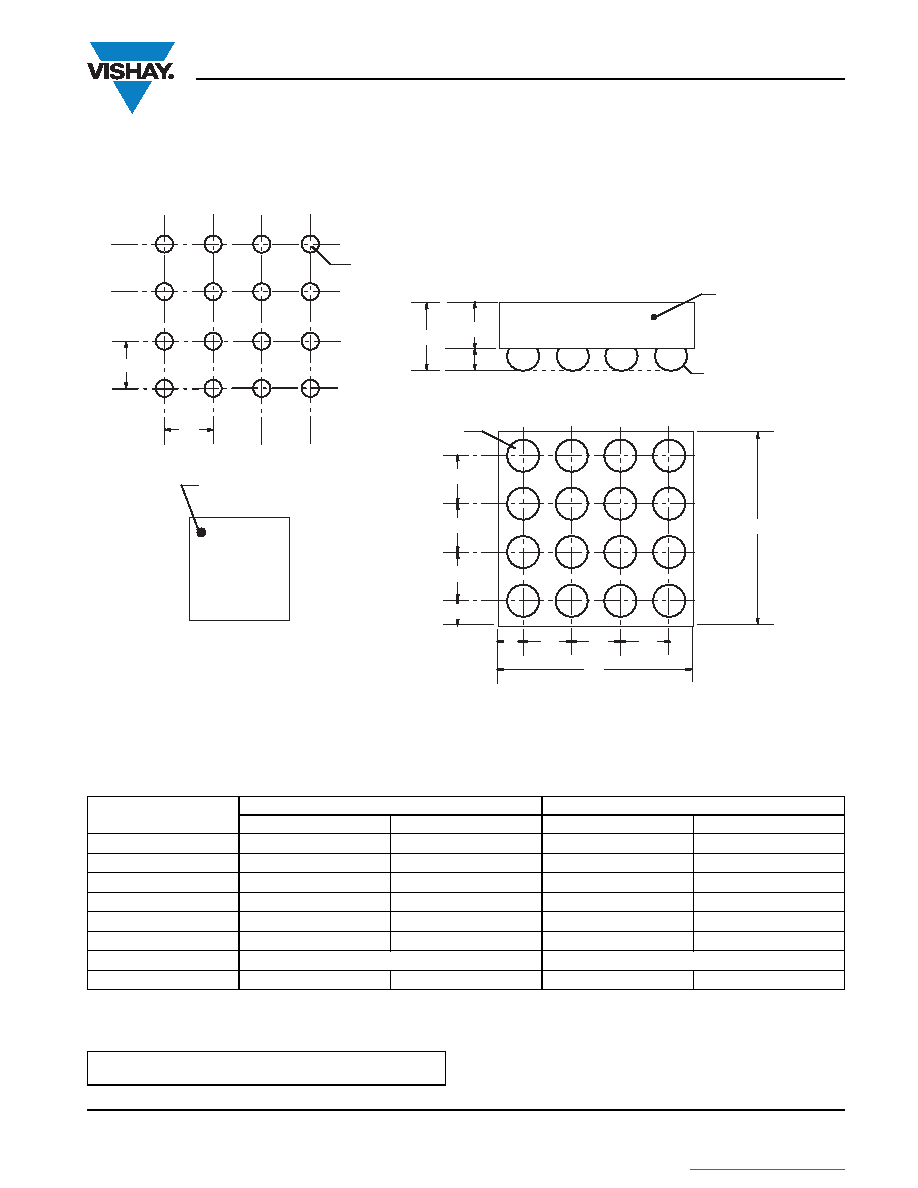

Package Information
Vishay Siliconix
MICRO FOOT: 16-BUMP (4 mm x 4 mm, 0.5 mm PITCH, 0.238 mm BUMP HEIGHT)
Notes
(unless otherwise specified)
a. Bump is lead (Pb)-free Sn/Ag/Cu.
b. Non-solder mask defined copper landing pad.
c. Laser mark on silicon die back; back-lapped, no coating. Shown is not actual marking; sample only.
Note
a. Use millimeters as the primary measurement.
DIM.
MILLIMETERSa
INCHES
MIN.
MAX.
MIN.
MAX.
A
0.688
0.753
0.0271
0.0296
A1
0.218
0.258
0.0086
0.0102
A2
0.470
0.495
0.0185
0.0195
b
0.306
0.346
0.0120
0.0136
D
1.980
2.020
0.0780
0.0795
E
1.980
2.020
0.0780
0.0795
e
0.5 BASIC
0.0197 BASIC
S
0.230
0.270
0.0091
0.0106
Index-Bump A1
Note c
Top Side (Die Back)
XXX
3408
Recommended Land Pattern
0.5
6 X 0.150 ~ 0.229
Note b
Solder Mask ~ Pad Diameter + 0.1
Bump
Note a
32
1
A
B
e
D
e
A
A2
A1
S
E
Silicon
C
D
4
b Diameter
e
ECN: S11-1065-Rev. A, 13-Jun-11
DWG: 6000
