參數資料
型號： IR2171S
元件分類： XO, clock
英文描述： Linear Current Sensing. Direct Digital PWM Output in a 8-lead SOIC package
中文描述： 線性電流感應。直接數字PWM輸出的8引腳SOIC封裝
文件頁數： 6/6頁
文件大小： 83K
代理商： IR2171S
6
IR2171/IR2172
www.irf.com
01-6014
01-3003 01
(MS-001AB)

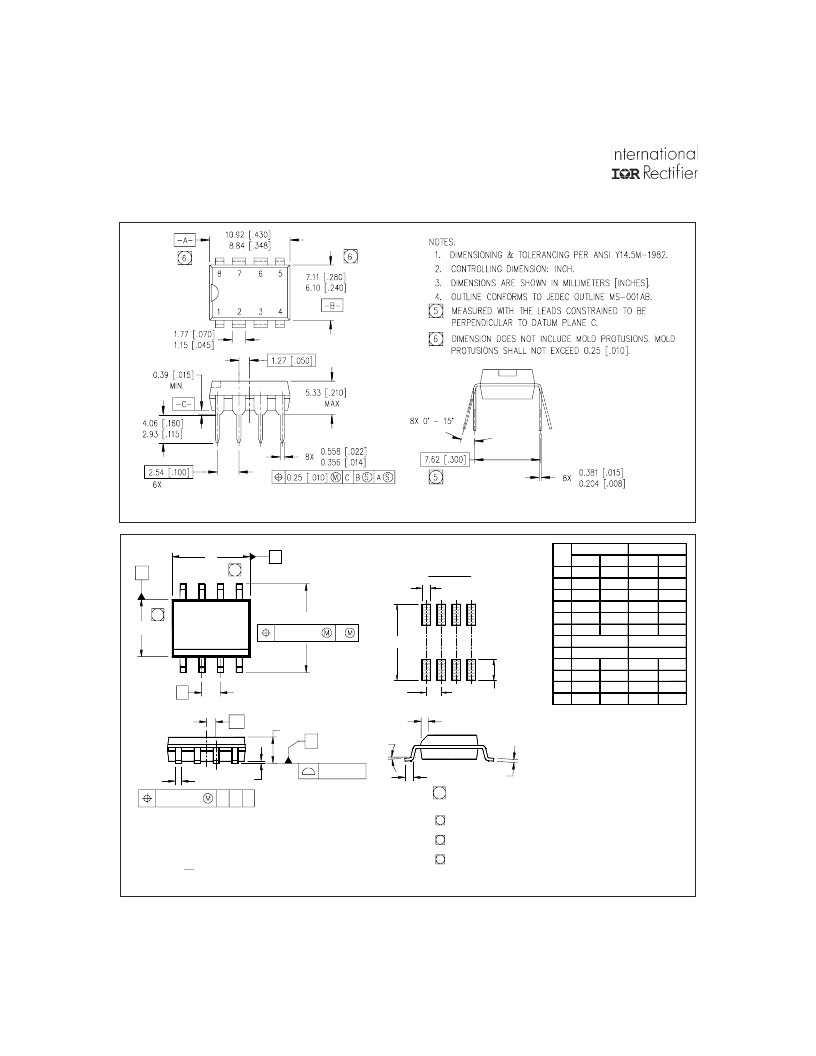

8 Lead PDIP
Case outlines
01-6027
01-0021 11
(MS-012AA)
8 Lead SOIC
8
7
5
6
5
D
B
E
A
e
6X
H
0.25 [.010]
A
6
4
3
1
2
4. OUTLINE CONFORMS TO JEDEC OUTLINE MS-012AA.
NOTES:
1. DIMENSIONING & TOLERANCING PER ASME Y14.5M-1994.
2. CONTROLLING DIMENSION: MILLIMETER
3. DIMENSIONS ARE SHOWN IN MILLIMETERS [INCHES].
7
K x 45°
8X L
8X c
y
FOOTPRINT
8X 0.72 [.028]
6.46 [.255]
3X 1.27 [.050]
8X 1.78 [.070]
5 DIMENSION DOES NOT INCLUDE MOLD PROTRUSIONS.
MOLD PROTRUSIONS NOT TO EXCEED 0.15 [.006].
6 DIMENSION DOES NOT INCLUDE MOLD PROTRUSIONS.
MOLD PROTRUSIONS NOT TO EXCEED 0.25 [.010].
7 DIMENSION IS THE LENGTH OF LEAD FOR SOLDERING TO
A SUBSTRATE.
0.25 [.010]
C A B
e1
A
A1
8X b
C
0.10 [.004]
e 1
H
K
L
D
E
e
y
b
c
A
A1
.189
.1497
.050 BASIC
.025 BASIC
0°
.013
.0075
.0532
.0040
.2284
.0099
.016
.1968
.1574
8°
.020
.0098
.0688
.0098
.2440
.0196
.050
4.80
3.80
1.27 BASIC
0.635 BASIC
0.33
0.19
1.35
0.10
5.80
0.25
0.40
0°
5.00
4.00
0.51
0.25
1.75
0.25
6.20
0.50
1.27
8°
MIN
MAX
MILLIMETERS
MIN
INCHES
MAX
DIM
1/7/2003
