ISD5116
are the
RAC
timing pin and the
INT
pin for interrupts to the controller. Communications with all the
internal registers are through the serial bus, as well as digital memory Read and Write operations.
7.1.5. Programming
The ISD5116 is also ideal for playback-only applications, where single or multiple messages may be
played back when desired. Playback is controlled through the I
2
C interface. Once the desired
message configuration is created, duplicates can easily be generated via a third-party programmer.
site at www.winbond-usa.com
7.2. FUNCTIONAL DETAILS
The ISD5116 is a single chip solution for voice and analog storage that also includes the capability to
store digital data in the memory array. The array may be divided between analog and digital storage,
as the user chooses, when configuring the device. The device consists of several sections that will
be described in the following paragraphs.

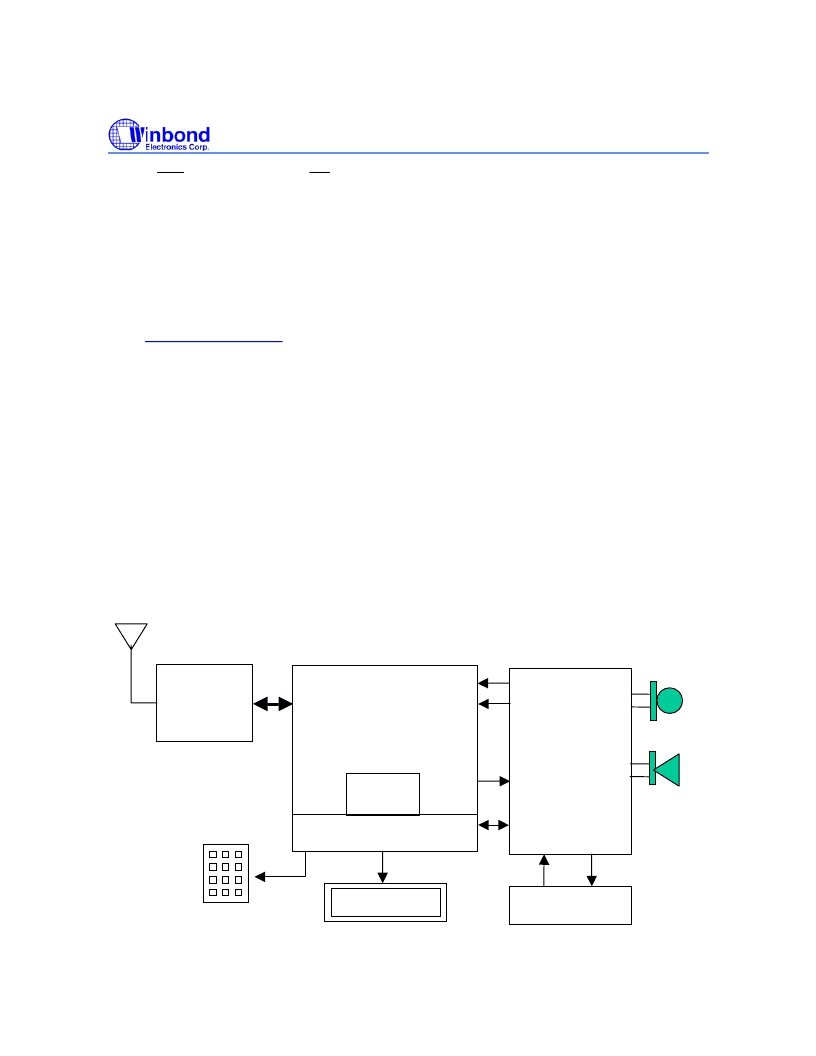

Looking at the block diagram below, one can see that the ISD5116 may be very easily designed into a
cellular phone. Placing the device between the microphone and the existing voice encoder chip
takes care of the transmit path. The ANA IN is connected between one of the speaker leads on the
voice decoder chip and the speaker is connected to the SPEAKER pins of the ISD5116. Two pins
are needed for the I
2
C digital control and digital information for storage.
Baseband
ISD5116
Microphone
Keyboard
Earpiece
AUX IN AUX OUT
CAR KIT
SDA, SCL
ANA IN
MIC+
MIC-
SP+
SP-
ANA OUT+
ANA OUT-
BB
Codec
12345678
Microcontroller
DSP
SP OUT-
SP OUT+
VB
Codec
MIC IN+
MIC IN-
RF
Section
Display
- 10 -
