參數資料
型號： MAX9508ATE+T
廠商： Maxim Integrated Products
文件頁數： 9/25頁
文件大?。?/td> 0K
描述： IC AMP VIDEO FILTER 16-TQFN
產品培訓模塊： Lead (SnPb) Finish for COTS
Obsolescence Mitigation Program
標準包裝： 2,500
應用： 濾波器
電路數： 3
電流 - 電源： 13mA
電壓 - 電源，單路/雙路(±)： 2.7 V ~ 3.6 V
安裝類型： 表面貼裝
封裝/外殼： 16-WFQFN 裸露焊盤
供應商設備封裝： 16-TQFN-EP（3x3）
包裝： 帶卷 (TR)
External Mode
Set the INT/EXT control input high for external mode.
The 2:1 multiplexer selects the video signal on
EXTCVBSIN (Figure 8). The YIN, CIN, and CVBSIN sig-
nals are ignored. The block drawing of the MAX9508 in
Figure 8 shows which circuits are off while in external
mode. SmartSleep does not function in external mode,
and the SMARTSLEEP input is ignored.
MAX9508
CVBS/S-Video Filter Amplifier with
SmartSleep and Bidirectional Video Support
______________________________________________________________________________________
17
75
Ω
CURRENT
DAC
CURRENT
DAC
CURRENT
DAC
DVD CHIP
SVIDEO CHROMA
SVIDEO LUMA
TO Y/C SEPARATION
CVBS
CIN
YIN
OFF
EXTCVBSIN
COUT
YOUT
CVBSOUT1
SHDN
INT/EXT
LOGIC
HIGH
ACTIVE VIDEO
DETECT
SMARTSLEEP
CVBSIN
CVBSOUT2
LPF
CONTROL
LOGIC
MICROCONTROLLER
TO TFT LCD
+3.3V
0V OR
+3.3V
GND
+3.3V
VDD
CLAMP
BUFFER
LOAD SENSE
6dB
75
Ω
75
Ω
75
Ω
75
Ω
LPF
BUFFER
LOAD SENSE
BUFFER
6dB
LOAD SENSE
6dB
75
Ω
LOAD SENSE
6dB
75
Ω
LPF
MAX9508
0.1
μF
4.3mA QUIESCENT
SUPPLY CURRENT
VIDEO
SOURCE

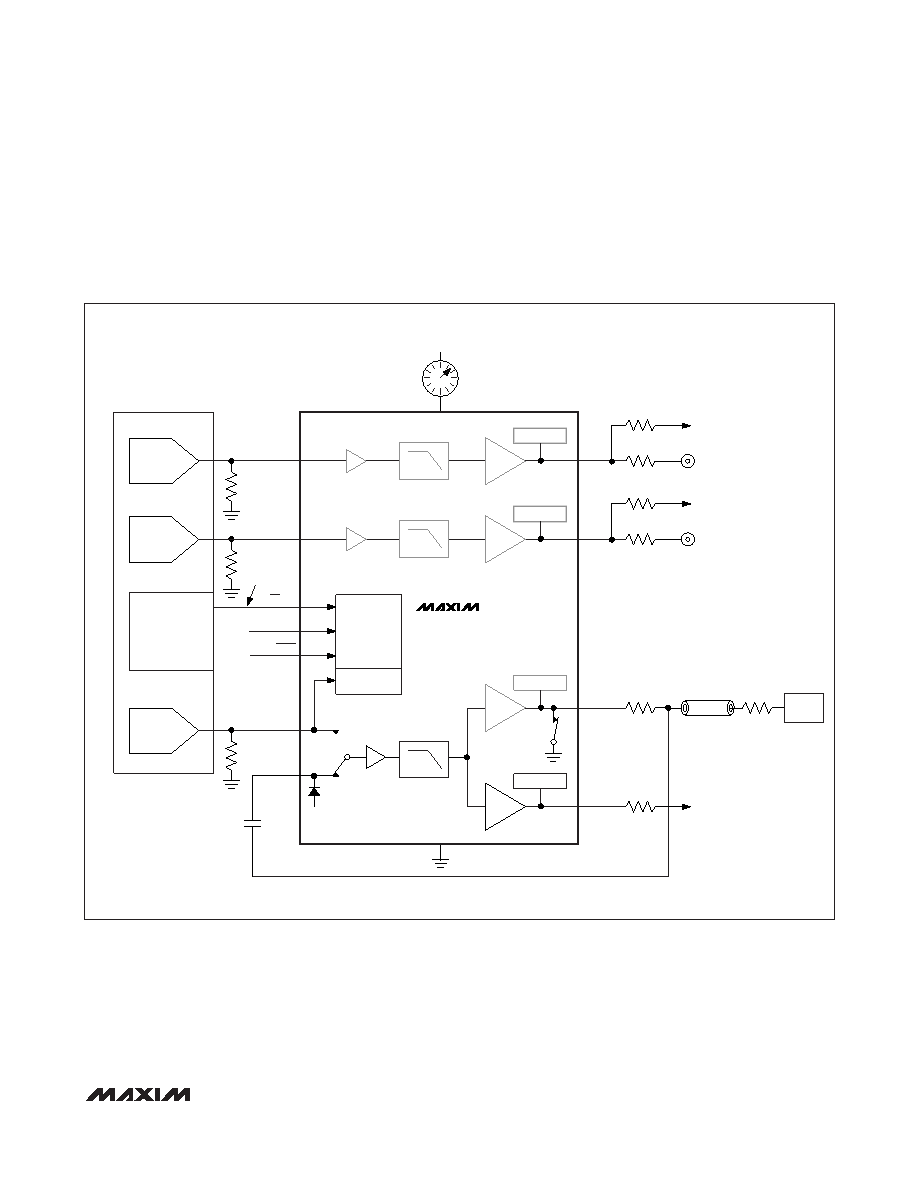

Figure 8. External Mode Operation for Portable DVD Applications
