參數資料
型號： NLU1GT04MUTCG
廠商： ON Semiconductor
文件頁數： 1/8頁
文件大小： 0K
描述： IC GATE INVERTER SNGL 1IN 6UDFN
標準包裝： 1
邏輯類型： 逆變器，緩沖器
電路數： 1
輸入數： 1
電源電壓： 1.65 V ~ 5.5 V
電流 - 靜態（最大值）： 1µA
輸出電流高，低： 8mA，8mA
邏輯電平 - 低： 0.3 V ~ 0.8 V
邏輯電平 - 高： 1.2 V ~ 2 V
額定電壓和最大 CL 時的最大傳播延遲： 7.7ns @ 4.5V ~ 5.5V，50pF
工作溫度： -55°C ~ 125°C
安裝類型： 表面貼裝
供應商設備封裝： 6-UDFN（1.2x1）
封裝/外殼： 6-UFDFN
包裝： 標準包裝
產品目錄頁面： 1126 (CN2011-ZH PDF)
其它名稱： NLU1GT04MUTCGOSDKR

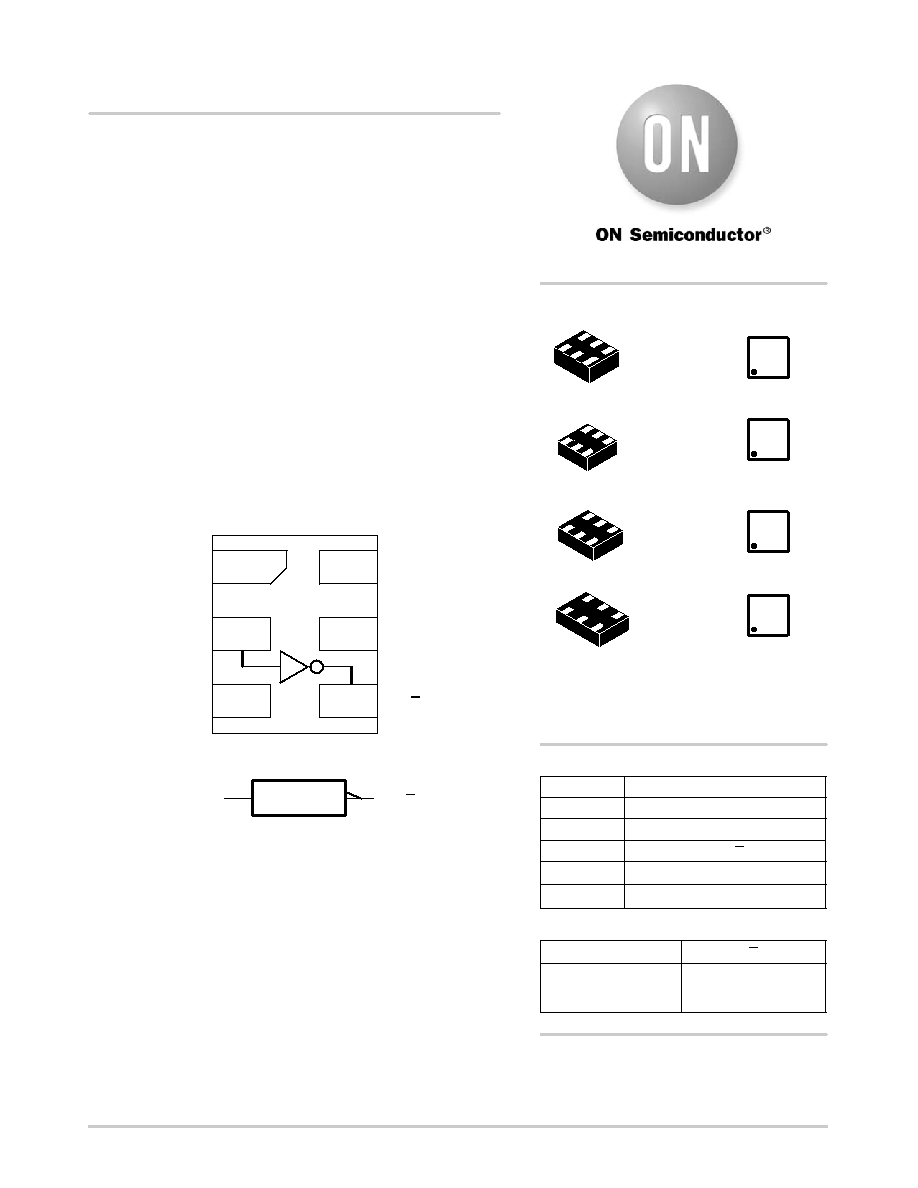

Semiconductor Components Industries, LLC, 2010
August, 2010 Rev. 2
1
Publication Order Number:
NLU1GT04/D
NLU1GT04
Single Inverter, TTL Level
LSTTLCompatible Inputs
The NLU1GT04 MiniGate
t is an advanced CMOS highspeed
inverting buffer in ultrasmall footprint.
The device input is compatible with TTLtype input thresholds and
the output has a full 5.0 V CMOS level output swing.
The NLU1GT04 input and output structures provide protection
when voltages up to 7 V are applied, regardless of the supply voltage.
Features
High Speed: tPD = 3.8 ns (Typ) @ VCC = 5.0 V
Low Power Dissipation: ICC = 1 mA (Max) at TA = 25°C
TTLCompatible Input: VIL = 0.8 V; VIH = 2.0 V
CMOSCompatible Output:
VOH > 0.8 VCC; VOL < 0.1 VCC @ Load
Power Down Protection Provided on inputs
Balanced Propagation Delays
UltraSmall Packages
These are PbFree Devices
VCC
NC
IN A
OUT Y
GND
1
2
3
5
4
IN A
OUT Y
1
Figure 1. Pinout (Top View)
Figure 2. Logic Symbol
6
NC
MARKING
DIAGRAMS
N or 2
= Device Marking
M
= Date Code
http://onsemi.com
See detailed ordering and shipping information in the package
dimensions section on page 4 of this data sheet.
ORDERING INFORMATION
1
UDFN6
MU SUFFIX
CASE 517AA
PIN ASSIGNMENT
1
2
3
GND
NC
IN A
4
5NC
OUT Y
FUNCTION TABLE
L
H
AY
H
L
6VCC
1
ULLGA6
1.0 x 1.0
CASE 613AD
ULLGA6
1.2 x 1.0
CASE 613AE
ULLGA6
1.45 x 1.0
CASE 613AF
NM
2 M
N M
