參數資料
型號： SFH6156-3-E3
廠商： VISHAY SEMICONDUCTORS
元件分類： 光電耦合器
英文描述： 1 CHANNEL TRANSISTOR OUTPUT OPTOCOUPLER
封裝： ROHS COMPLIANT, PLASTIC, SMD, 4 PIN
文件頁數： 2/8頁
文件大?。?/td> 144K
代理商： SFH6156-3-E3

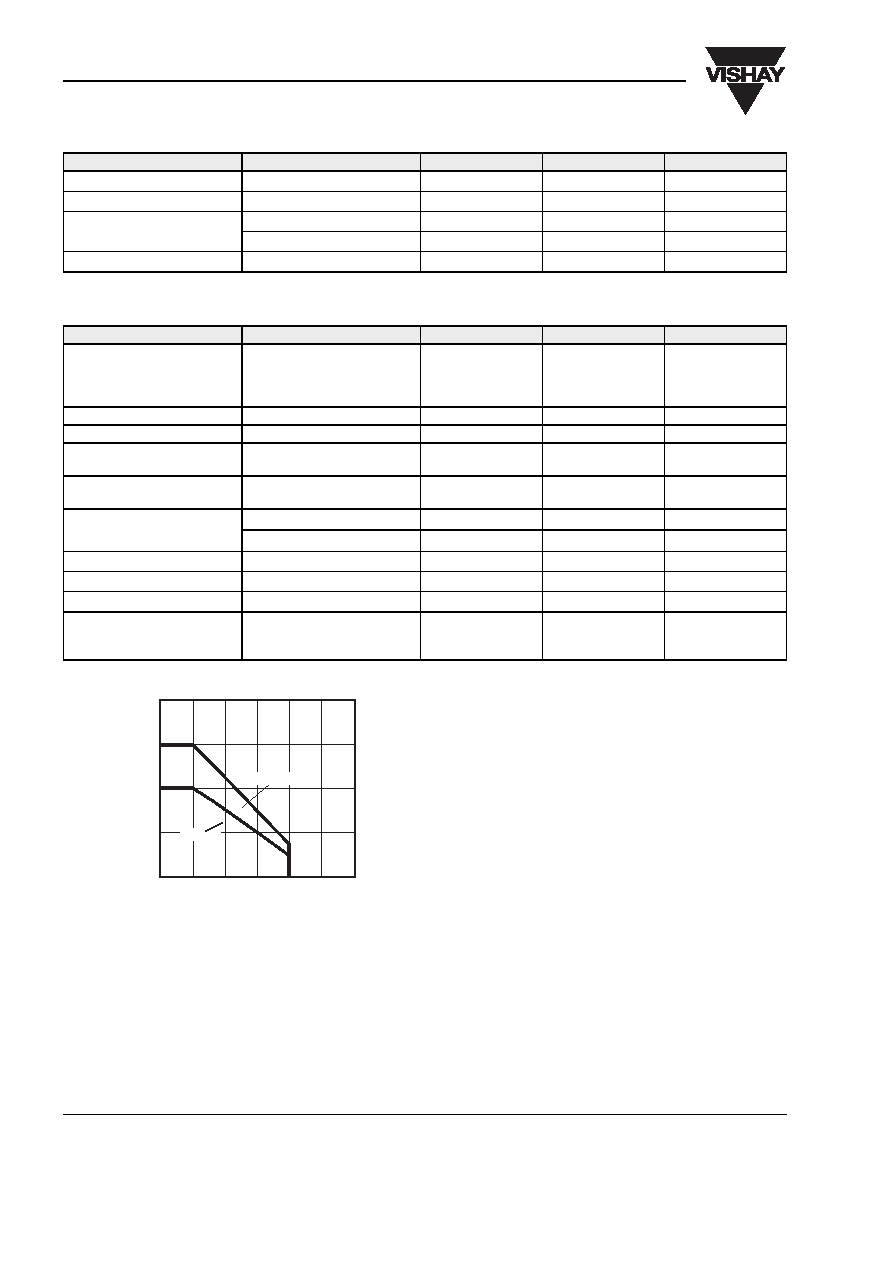

www.vishay.com
2
Document Number 84601
Rev. 1.1, 10-Aug-04
SFH6156-3-E3
Vishay Semiconductors
Output
Coupler
Parameter
Test condition
Symbol
Value
Unit
Collector-emitter voltage
VCE
70
V
Emitter-collector voltage
VCEO
7.0
V
Collector current
IC
50
mA
tp ≤ 1.0 ms
IC
100
mA
Power dissipation
Pdiss
150
mW
Parameter
Test condition
Symbol
Value
Unit
Isolation test voltage (between
emitter and detector, refered to
climate DIN 40046, part 2,
Nov. 74
t = 1.0 s
VISO
5300
VRMS
Creepage
≥ 7.0
mm
Clearance
≥ 7.0
mm
Insulation thickness between
emitter and detector
≥ 0.4
mm
Comparative tracking index per
DIN IEC 112/VDE 0303, part 1
≥ 175
Isolation resistance
VIO = 500 V, Tamb = 25 °C
RIO
≥ 1012
VIO = 500 V, Tamb = 100 °C
RIO
≥ 1011
Storage temperature range
Tstg
- 55 to + 150
°C
Ambient temperature range
Tamb
- 55 to + 100
°C
Junction temperature
Tj
100
°C
Soldering temperature
max. 10 s, Dip soldering
distance to seating plane
≥ 1.5 mm
Tsld
260
°C
0
50
100
150
200
0
25
50
75
100
125
150
18483
P
–Power
Dissipation
(mW)
tot
Phototransistor
Diode
Tamb – Ambient Temperature ( C )
Figure 1. Permissible Power Dissipation vs. Ambient Temperature
