產品簡介：
The XL2576 is a 52 KHz fixed frequency PWM buck (step-down) DC/DC converter, capable of driving a 3A load with high efficiency, low ripple and excellent line and load regulation. Requiring a minimum number of external components, the regulator is simple to use and include internal frequency compensation and a fixed-frequency oscillator. The PWM control circuit is able to adjust the duty ratio linearly from 0 to 100%. An enable function, an over current protection function is built inside. An internal compensation BLOCK is built in to minimize external component count.
產品優勢特點：
Wide 4.5V to 40V Input Voltage Range
5V,12V and adjustable versions
Output Adjustable from 1.23V to 37V
Maximum Duty Cycle 100%
Minimum Drop Out 1.5V
Fixed 52KHz Switching Frequency
3A Constant Output Current Capability
Internal Optimize Power Transistor
High efficiency
Excellent line and load regulation
TTL shutdown capability
ON/OFF pin with hysteresis function
Built in thermal shutdown function
Built in current limit function

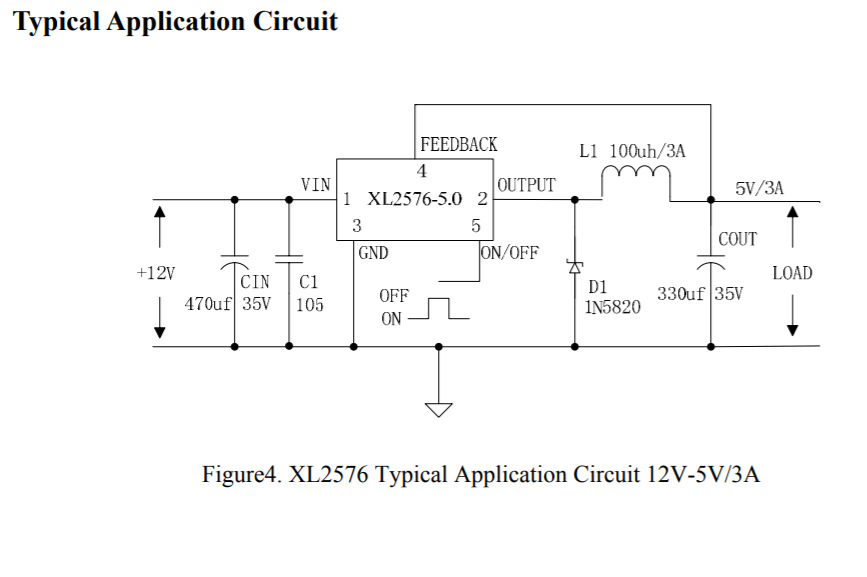

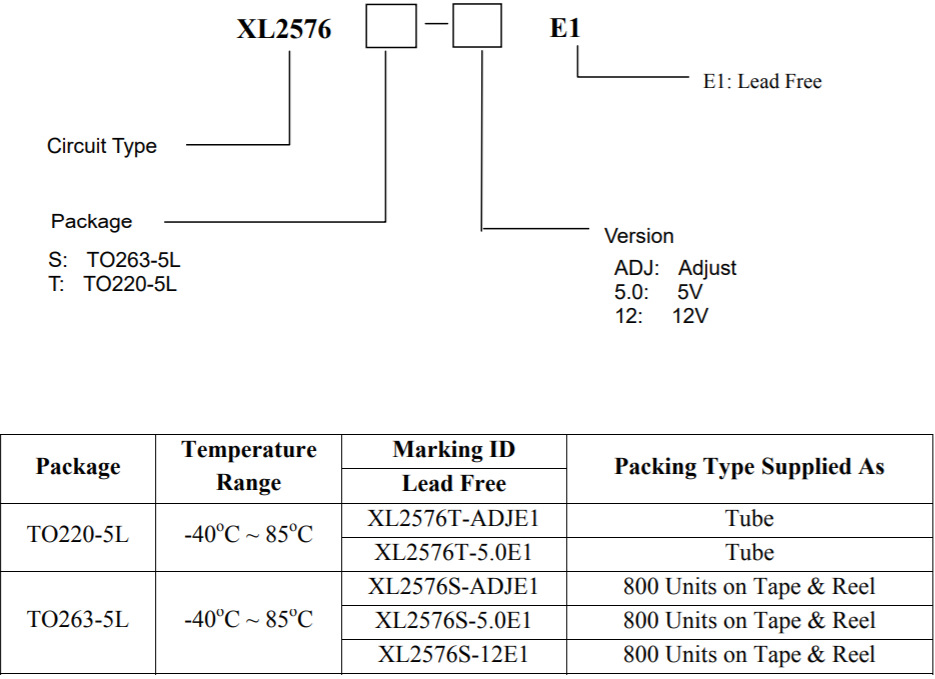

Available in TO-220,TO-263 packages
應用領域：
LCD Monitor and LCD TV
Digital Photo Fram
Set-up Bo
ADSL Modem
Telecom / Networking Equipment
XL4012 大電流12A PWM DC/DC， TO220輸入3.6-25V ，輸出0.8V-23V轉換效率高達95% (功能兼容)---,完全替代LM2677,LM2678,LM2679
XL4012 大電流 12A PWM ***DC/DC
（一）輸入3.6-25V ，輸出0.8V-23V轉換效率高達95%
(功能兼容)---,LM2677,LM2678,LM2679
XL4012 ***率、同步***穩壓器.輸入電壓范圍可由***3.6伏特到***30伏特,輸出電壓0.8V--23V可調整且輸出電流可高達12A,非常適合于大尺寸液晶電視,***電子,工業控制供電,智能安防,網絡通訊等設備的電壓轉換.
XL4012應用電路非常簡單,外圍器件***.,其內部具有完整的系統保護 功能包括可調式軟啟動(adjustable soft-start)、短路保護(SCP) 、過溫度保護(OTP)及可調式過電流保護(adjustable OCP)功能,切換頻率固定為260KHz.XL4012采用標準的TO-220-5L無鉛封裝,.可以兼容IC型號有:LTC3610,LTM4601
XL1507完全兼容Pin to PinAP1507
XL1509完全兼容Pin to PinAP1509
XL2576完全兼容Pin to PinLM2576, LM2575
XL2576P完全兼容Pin to PinGL2576P, LM2575
XL2596完全兼容Pin to PinLM2596, AP1501, MIC4576,AP1506
是***型開關穩壓器，具有非常小的電壓調整率和電流調整率，能夠輸出3.3V、5V、12V 固定電壓和可調節電壓輸出方式，在規定的輸入電壓和輸出負載的條件下，XL系列產品輸出電壓的誤差范圍為±4％；振蕩器的振蕩頻率誤差范圍為±10％；典型的待機電流為70μA，芯片內置過流保護電路和過熱保護電路。
220V-50Hz 生活用電經***整流成4.5V~40V 直流電源為系統供電，經XL1507/XL1509/XL2576/XL2576P/XL2596***得到穩定的電源，可根據不同應用改變R1、R2 的比例關系，從而使輸出電壓VOUT 可靈活變化，如R1=1K、R2=3K，則輸出電壓為4.92V；XL1507/XL1509/XL2576/XL2576P/XL2596 采用TO-252 TO220 和TO263封裝，可PIN 對PIN 替換完全XL1507完全兼容Pin to PinAP1507
XL1509完全兼容Pin to PinAP1509
XL2576完全兼容Pin to PinLM2576, LM2575
XL2576P完全兼容Pin to PinGL2576P, LM2575
XL2596完全兼容Pin to PinLM2596, AP1501, MIC4576,AP1506。
優點：1、輸入、輸出電壓范圍寬；
（二）IC 內部CV，OVP 通過PWM 控制，輸出電壓，輸出過壓保護精度更高，響應速度更快，內置過流、過熱保護，安全性更高；
（三）外圍元件少，低紋波。輸入25V 電壓，輸出12V 情況下，效率可達到90%。
其他幾款同類型的芯片為：XL1509、XL2576、XL2576P、XL2596。
