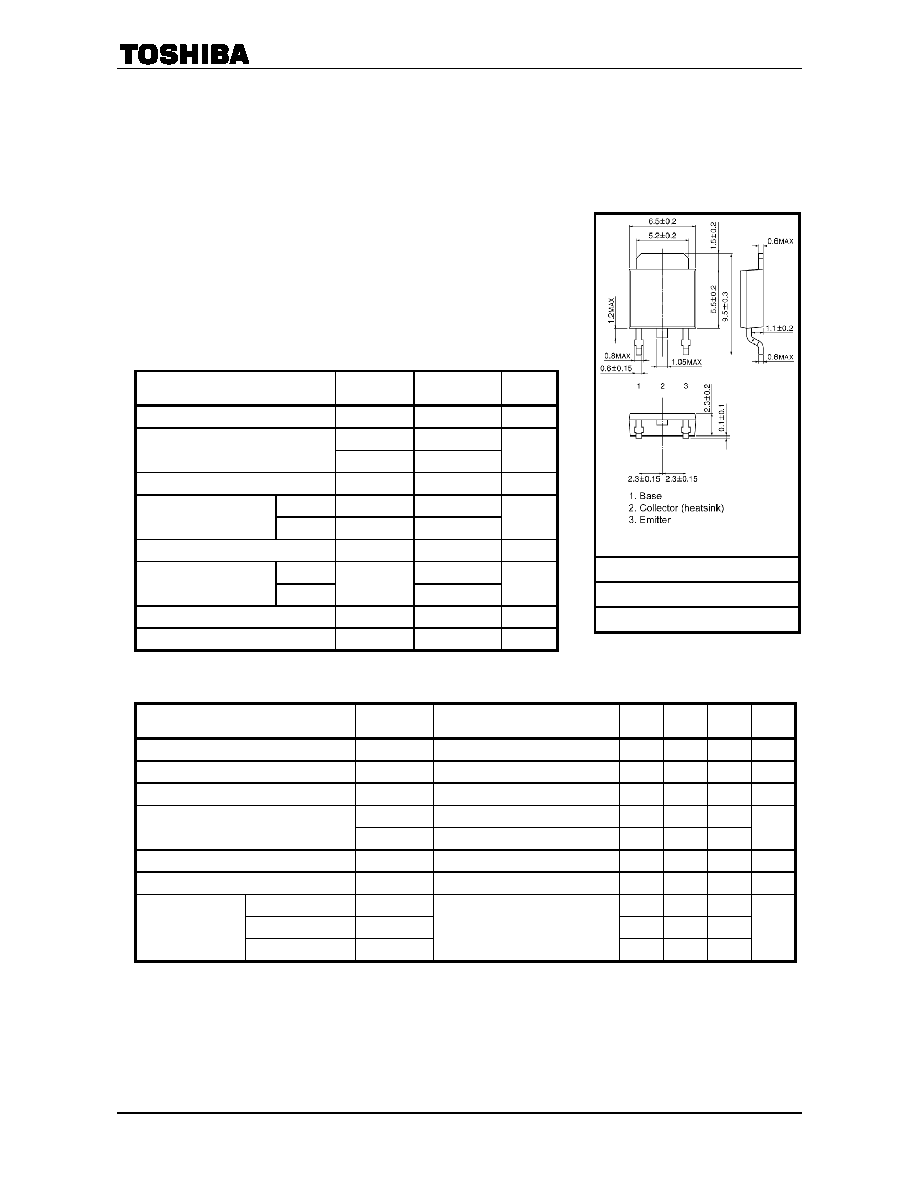

2SC5886
2005-02-01
1
TOSHIBA Transistor Silicon NPN Epitaxial Type
2SC5886
High-Speed Swtching Applications
DC-DC Converter Applications
High DC current gain: hFE = 400 to 1000 (IC = 0.5 A)
Low collector-emitter saturation: VCE (sat) = 0.22 V (max)
High-speed switching: tf = 55 ns (typ.)
Maximum Ratings (Ta = 25°C)
Characteristics
Symbol
Rating
Unit
Collector-base voltage
VCBO
100
V
VCEX
80
Collector-emitter voltage
VCEO
50
V
Emitter-base voltage
VEBO
7
V
DC
IC
5
Collector current
Pulse
ICP
10
A
Base current
IB
0.5
A
Ta
= 25°C
1
Collector power
dissipation
Tc
= 25°C
Pc
20
W
Junction temperature
Tj
150
°C
Storage temperature range
Tstg
55 to 150
°C
Electrical Characteristics (Ta = 25°C)
Characteristics
Symbol
Test Condition
Min
Typ.
Max
Unit
Collector cut-off current
ICBO
VCB = 100 V, IE = 0
100
nA
Emitter cut-off current
IEBO
VEB = 7 V, IC = 0
100
nA
Collector-emitter breakdown voltage
V (BR) CEO
IC = 10 mA, IB = 0
50
V
hFE (1)
VCE = 2 V, IC = 0.5 A
400
1000
DC current gain
hFE (2)
VCE = 2 V, IC = 1.6 A
200
Collector-emitter saturation voltage
VCE (sat)
IC = 1.6 A, IB = 32 mA
0.22
V
Base-emitter saturation voltage
VBE (sat)
IC = 1.6 A, IB = 32 mA
1.10
V
Rise time
tr
63
Storage time
tstg
560
Switching time
Fall time
tf
See Figure 1.
VCC 24 V, RL = 15
IB1 = 32 mA, IB2 = 53 mA
55
ns
Unit: mm
JEDEC
―
JEITA
―
TOSHIBA
2-7J1A
Weight: 0.36 g (typ.)
