| 型號： | DG2618DN-T1-E4 |
| 廠商： | Vishay Siliconix |
| 文件頁數： | 3/10頁 |
| 文件大小： | 0K |
| 描述： | IC SWITCH LV DUAL SPST 10DFN |
| 標準包裝： | 2,500 |
| 功能： | 開關 |
| 電路： | 2 x SPDT - NC/NO |
| 導通狀態電阻： | 7 歐姆 |
| 電壓電源： | 單電源 |
| 電壓 - 電源，單路/雙路(±)： | 1.5 V ~ 3.6 V |
| 電流 - 電源： | 100nA |
| 工作溫度： | -40°C ~ 85°C |
| 安裝類型： | 表面貼裝 |
| 封裝/外殼： | 10-VFDFN 裸露焊盤 |
| 供應商設備封裝： | 10-DFN（3x3） |
| 包裝： | 帶卷 (TR) |

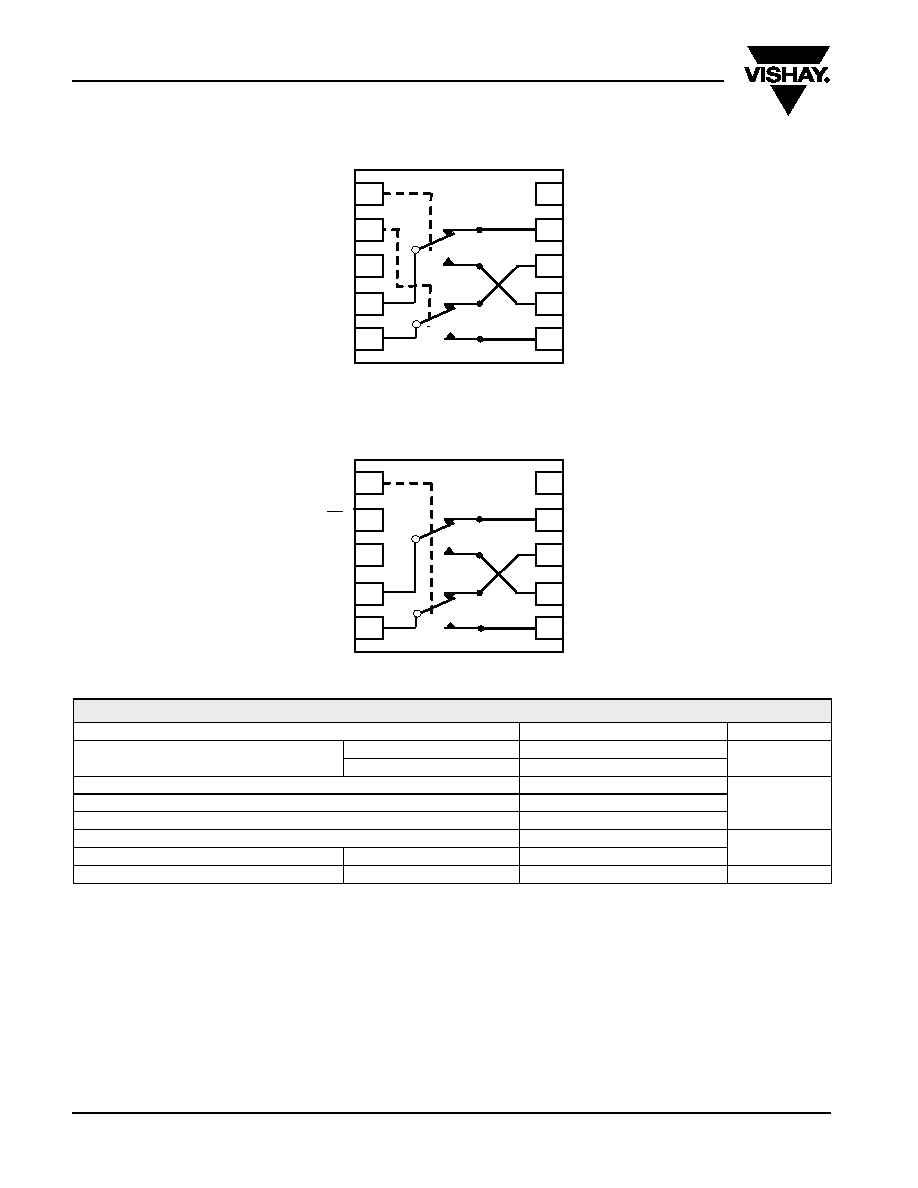

www.vishay.com
2
Document Number: 74411
S-82149-Rev. B, 08-Sep-08
Vishay Siliconix
DG2616, DG2617, DG2618
Notes:
a. Signals on NC, NO, or COM or IN exceeding V+ will be clamped by internal diodes. Limit forward diode current to maximum current ratings.
b. All leads welded or soldered to PC board.
c. Derate 14.9 mW/°C above 70 °C
d. Manual soldering with iron is not recommended for leadless components. The DFN-10 is a leadless package. The end of the lead terminal is
exposed copper (not plated) as a result of the singulation process in manufacturing. A solder fillet at the exposed copper lip cannot be
guaranteed and is not required to ensure adequate bottom side solder interconnection.
ABSOLUTE MAXIMUM RATINGS TA = 25 °C, unless otherwise noted
Parameter
Limit
Unit
Reference to GND
V+
- 0.3 to 6.0
V
IN, COM, NC, NOa
- 0.3 to (V+ + 0.3)
Current (Any terminal except NO, NC or COM)
30
mA
Continuous Current (NO, NC, or COM)
± 150
Peak Current (Pulsed at 1 ms, 10 % Duty Cycle)
± 300
Storage Temperature (D-Suffix)
- 65 to 150
°C
Package Solder Reflow Conditionsd
Power Dissipation (Packages)b
DFN-10c
1191
mW
IN1
IN2
GND
COM1
COM2
NO2
NC2
V+
NO1
NC1
IN1
SHDN/EN
GND
COM1
COM2
NO2
NC2
V+
NO1
NC1
DG2616
DG2617/DG2618
Top View
1
10
2
3
5
4
6
7
8
9
110
2
3
5
4
6
7
8
9
