參數資料
型號： ICS87002AG-02LF
廠商： IDT, Integrated Device Technology Inc
文件頁數： 3/16頁
文件大?。?/td> 0K
描述： IC CLK GENERATOR ZD 1:2 20-TSSOP
標準包裝： 74
系列： HiPerClockS™
類型： 時鐘發生器，扇出配送，多路復用器，零延遲緩沖器
PLL： 帶旁路
輸入： HCSL，HSTL，LVDS，LVPECL，SSTL
輸出： LVCMOS，LVTTL
電路數： 1
比率 - 輸入:輸出： 1:2
差分 - 輸入:輸出： 是/無
頻率 - 最大： 250MHz
除法器/乘法器： 是/是
電源電壓： 2.375 V ~ 3.465 V
工作溫度： 0°C ~ 70°C
安裝類型： 表面貼裝
封裝/外殼： 20-TSSOP（0.173"，4.40mm 寬）
供應商設備封裝： 20-TSSOP
包裝： 管件
產品目錄頁面： 1250 (CN2011-ZH PDF)
其它名稱： 800-1191
800-1191-5
800-1191-ND
87002AG-02LF
ICS87002AG-02 REVISION C AUGUST 9, 2010
11
2010 Integrated Device Technology, Inc.
ICS87002-02 Data Sheet
1:2, DIFFERENTIAL-TO-LVCMOS/LVTTL ZERO DELAY CLOCK GENERATOR
Differential Clock Input Interface
The CLK /nCLK accepts LVDS, LVPECL, LVHSTL, SSTL, HCSL and
other differential signals. Both differential signals must meet the VPP
and VCMR input requirements. Figures 3A to 3F show interface
examples for the CLK/nCLK input driven by the most common driver
types. The input interfaces suggested here are examples only.
Please consult with the vendor of the driver component to confirm the
driver termination requirements. For example, in Figure 3A, the input
termination applies for IDT open emitter LVHSTL drivers. If you are
using an LVHSTL driver from another vendor, use their termination
recommendation.

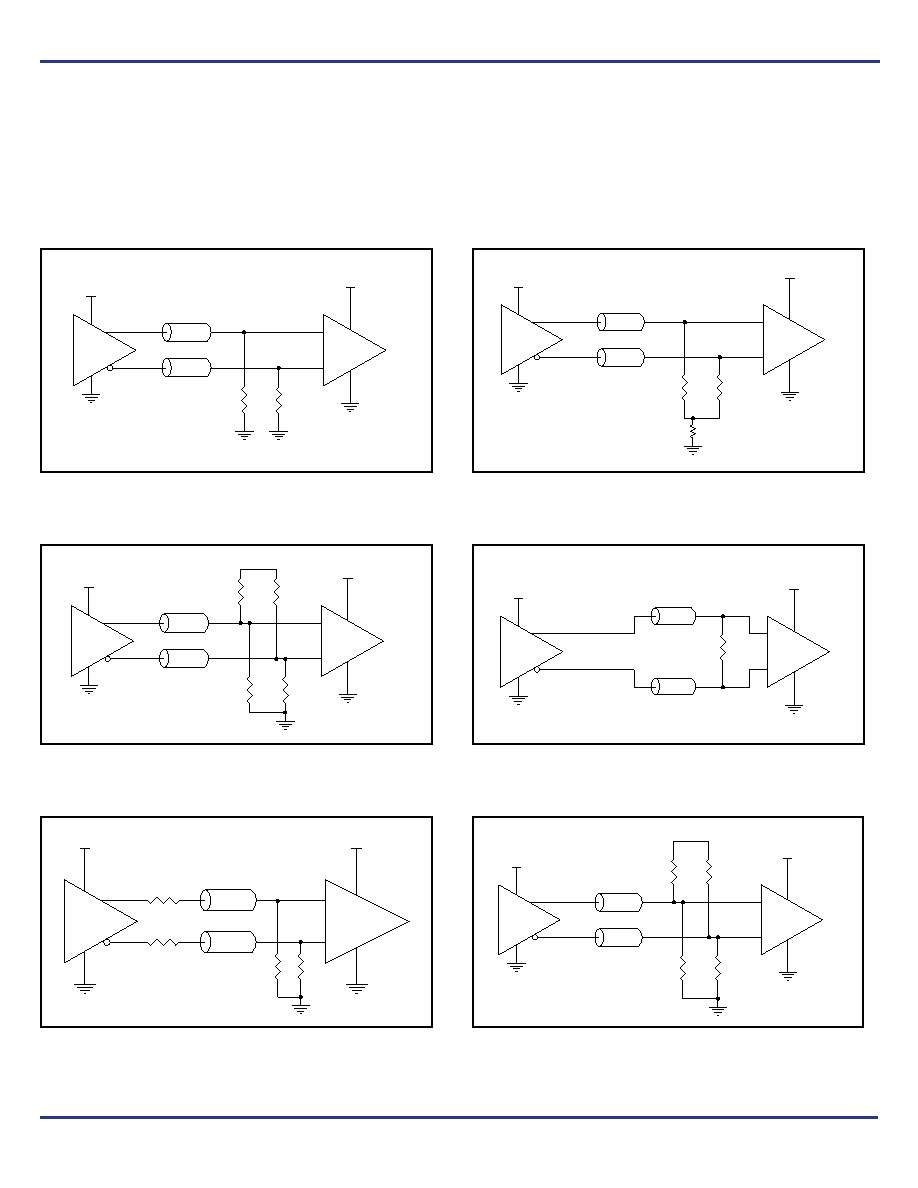

Figure 3A. CLK/nCLK Input Driven by an
IDT Open Emitter LVHSTL Driver
Figure 3C. CLK/nCLK Input Driven by a
3.3V LVPECL Driver
Figure 3E. CLK/nCLK Input Driven by a
3.3V HCSL Driver
Figure 3B. CLK/nCLK Input Driven by a
3.3V LVPECL Driver
Figure 3D. CLK/nCLK Input Driven by a
3.3V LVDS Driver
Figure 3F. CLK/nCLK Input Driven by a
2.5V SSTL Driver
R1
50
R2
50
1.8V
Zo = 50
Zo = 50
CLK
nCLK
3.3V
LVHSTL
IDT
LVHSTL Driver
Differential
Input
R3
125
R4
125
R1
84
R2
84
3.3V
Zo = 50
Zo = 50
CLK
nCLK
3.3V
LVPECL
Differential
Input
HCSL
*R3
33
*R4
33
CLK
nCLK
3.3V
Zo = 50
Zo = 50
Differential
Input
R1
50
R2
50
*Optional – R3 and R4 can be 0
CLK
nCLK
Differential
Input
LVPECL
3.3V
Zo = 50
Zo = 50
3.3V
R1
50
R2
50
R2
50
3.3V
R1
100
LVDS
CLK
nCLK
3.3V
Receiver
Zo = 50
Zo = 50
CLK
nCLK
Differential
Input
SSTL
2.5V
Zo = 60
Zo = 60
2.5V
3.3V
R1
120
R2
120
R3
120
R4
120
