NCS6415
http://onsemi.com
7

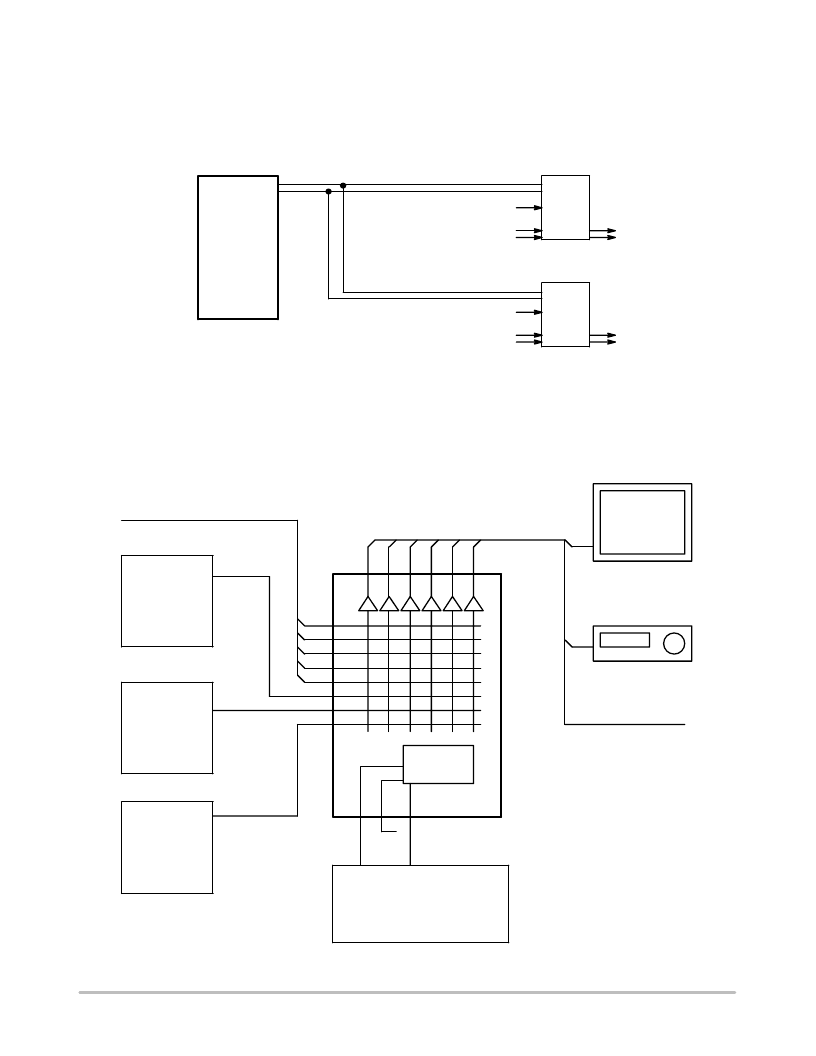

USING A SECOND NCS6415
The programming input pin (PROG) allows two
NCS6415 circuits to operate in parallel and to select them
independently through the I
2
C bus by modifying the address
byte. Consequently, the switching capabilities are doubled,
or IC1 and IC2 can be cascaded (see Figure 7).
Figure 7. Cascaded NCS6415
Logical “0”
Video Inputs
Logical “1”
Video Inputs
MCU
PROG
IC1
PROG
IC2
Video Outputs
Video Outputs
NCS6415
NCS6415
TYPICAL APPLICATION DIAGRAM
NCS6415 is suited for single supply system, running on
a single +10 V supply. The high quality of the output stage
and excellent linearity provides video signal comparable to
broadcast studio quality signals. The layout is not as critical
to the design and it can be easily realized on a single sided
board.
17
15
D
Additional Video Outputs
11
20
VCR
18
Security
Video
Interface
Screen
IO
Input 8
8
13
10
16
6
C
5
O
3
Additional Video Inputs
N
P
1
HDTV
Receiver
circuit
Bus
Decoder
S TV
receiver
circuit
14
Microcontroller
Figure 8. Typical Application Diagram
V
CC
