NCV51411
http://onsemi.com
2
SYNC
V
FB
7
V
SW
2
V
IN
GND
6
SHDNB
NCV51411
1N4148
3.3 V
D3
1N5821
15 H
100 F
100 F
0.1 F

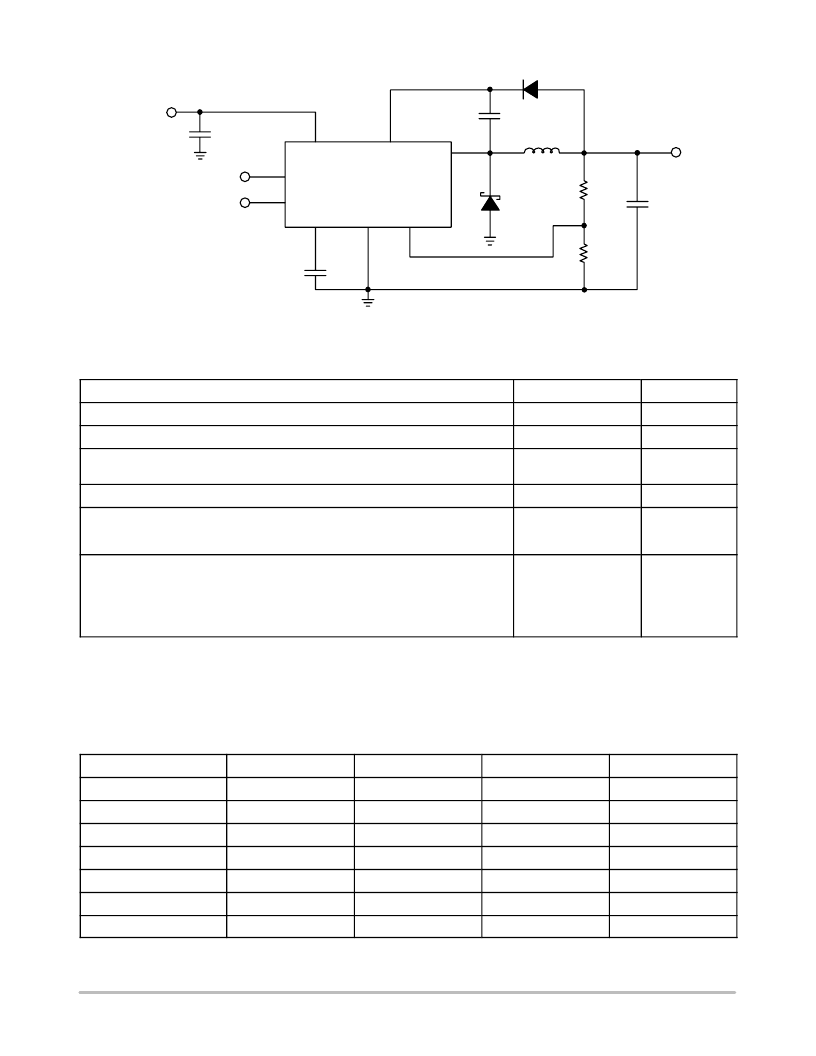

Figure 1. Application Diagram, 4.5 V 16 V to 3.3 V @ 1.0 A Converter
C1
C3
R1
205
R2
127
C4
0.1 F
SYNC
Shutdown
L1
C2
4.5 V 16 V
D1
1
3
8
4
5
BOOST
U1
V
C
MAXIMUM RATINGS*
Rating
Value
Unit
Peak Transient Voltage (31 V Load Dump @ V
IN
= 14 V)
45
V
Operating Junction Temperature Range, T
J
40 to 150
°
C
Lead Temperature Soldering:
Reflow: (Note 1)
240 peak
(Note 2)
°
C
Storage Temperature Range, T
S
65 to +150
°
C
ESD
(Human Body Model)
(Machine Model)
(Charge Device Model)
2.0
200
>1.0
kV
V
kV
Package Thermal Resistance
SO8 JunctiontoCase, R
JC
SO8 JunctiontoAmbient, R
JA
SO16 JunctiontoCase, R
JC
SO16 JunctiontoAmbient, R
JA
18Lead DFN JunctiontoAmbient, R
JA
45
165
16
57
35
°
C/W
°
C/W
°
C/W
°
C/W
°
C/W
Stresses exceeding Maximum Ratings may damage the device. Maximum Ratings are stress ratings only. Functional operation above the
Recommended Operating Conditions is not implied. Extended exposure to stresses above the Recommended Operating Conditions may affect
device reliability.
*The maximum package power dissipation must be observed.
1. 60 second maximum above 183
°
C.
2. 5
°
C/0
°
C allowable conditions.
MAXIMUM RATINGS
(Voltages are with respect to GND)
Pin Name
V
Max
V
MIN
I
SOURCE
I
SINK
V
IN
(DC)*
40 V
0.3 V
N/A
4.0 A
BOOST
40 V
0.3 V
N/A
100 mA
V
SW
40 V
0.6 V/1.0 V, t < 50 ns
4.0 A
10 mA
V
C
7.0 V
0.3 V
1.0 mA
1.0 mA
SHDNB
7.0 V
0.3 V
1.0 mA
1.0 mA
SYNC
7.0 V
0.3 V
1.0 mA
1.0 mA
V
FB
7.0 V
0.3 V
1.0 mA
1.0 mA
*See table above for load dump.
