Preliminary
8-101
RF2459
Rev A2 010717
8
F

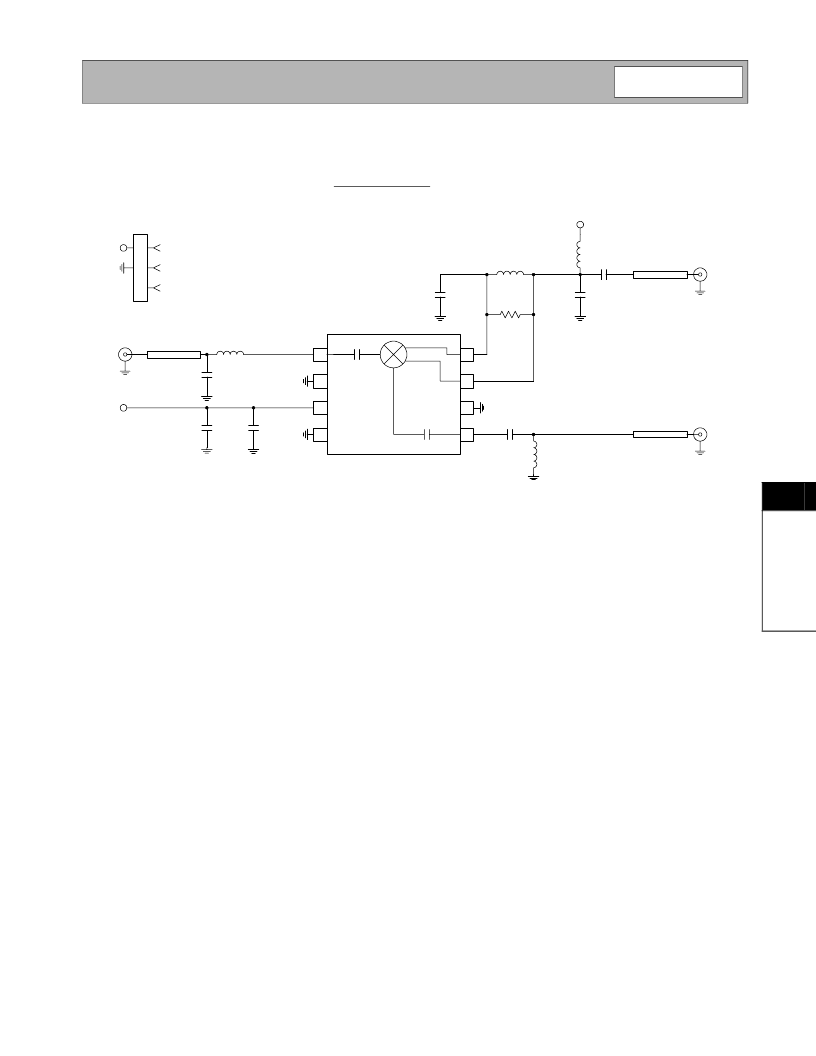

Evaluation Board S chematic
RF =1.959 MHz, IF =210MHz
(Download Bill of Materials from www.rfmd.com.)
1
2
3
4
8
7
6
5
L1
4.7 nH
C1
1.5 pF
J1
LO IN
C3
22 pF
C2
100 nF
VCC
C4
1.5 pF
L2
2.2 nH
J2
RF IN
R1
16k
L3
100 nH
C5
9 pF
C6
9 pF
C7
4 pF
J3
IF OUT
L4
180 nH
VCC
50
μ
strip
50
μ
strip
50
μ
strip
VCC
GND
N/C
1
2
3
P1
CON3
NOTES:
1) R1, L3, C5, and C6 are chosen to produce an output impedance, R
OUT
, of 1000
@ 210 MHz.
2) L4 and C7 are chosen to match the 1000
output impedance to 50
for testing purposes.
