Wireless Controller Module with RF Transceiver
WD01
Version 1.0
Page 3 of 5
Orbit Communications : Wireless Solutions that Work
www.orbitcoms.com

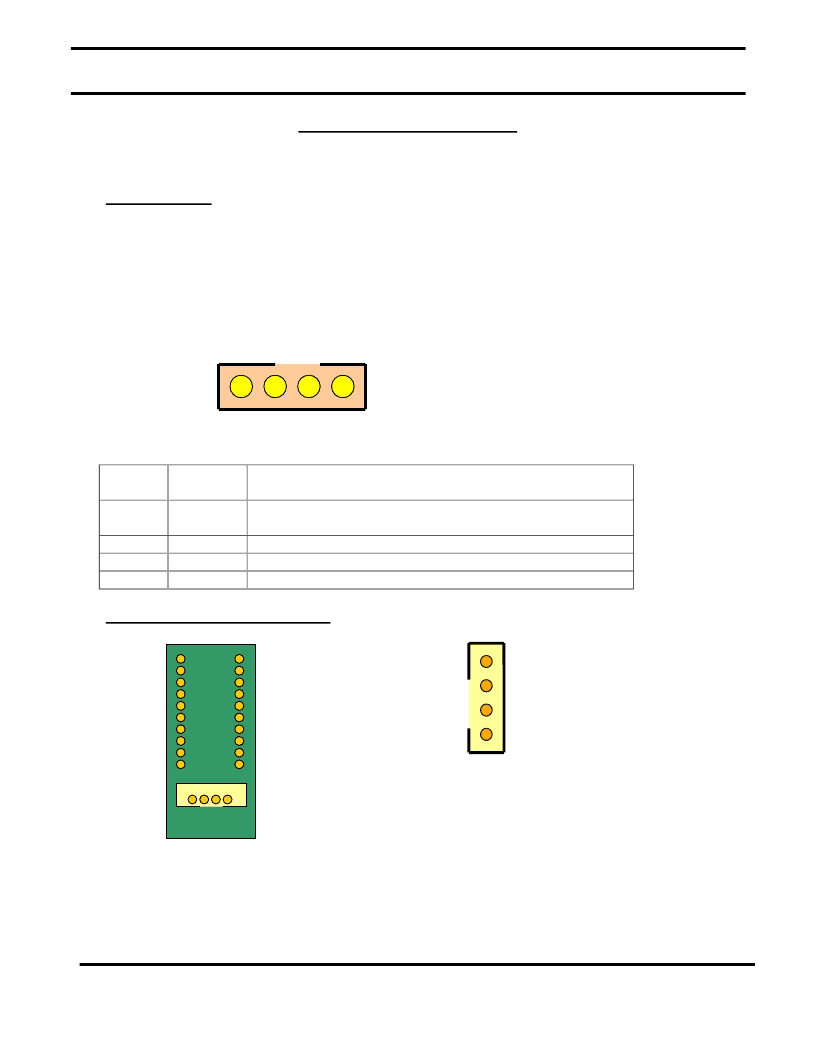

WD01-PIC01 Pin Definitions
NOTE: Designators in brackets represent IO pins on PIC16F876 micro controller
ICSP Connector
In Circuit Serial Programming, enables re-programming of micro controller Bootloader firmware or
specialist user code.
Pitch: 2mm
Style: Single in Line header
Pin No. Pin
Name
1
MCLR
Micro controller reset control for programming mode
(MCLR)
2
GND
Common, 0V
3
PGD
Programming Data Signal (RB7)
4
PGC
Programming Clock Signal (RB6)
WD01 ICSP to Programmer Cable
Description
ICSP
1
2
3
4
1
28
10
19
1 2 3 4
4
3
2
1
WD01 - ICSP
Adaptor plugs into top of ZIF socket
on programmer. Cable is pin-to-pin
