Wireless Controller Module with RF Transceiver
WD01
Version 1.0
Page 5 of 5
Orbit Communications : Wireless Solutions that Work
www.orbitcoms.com

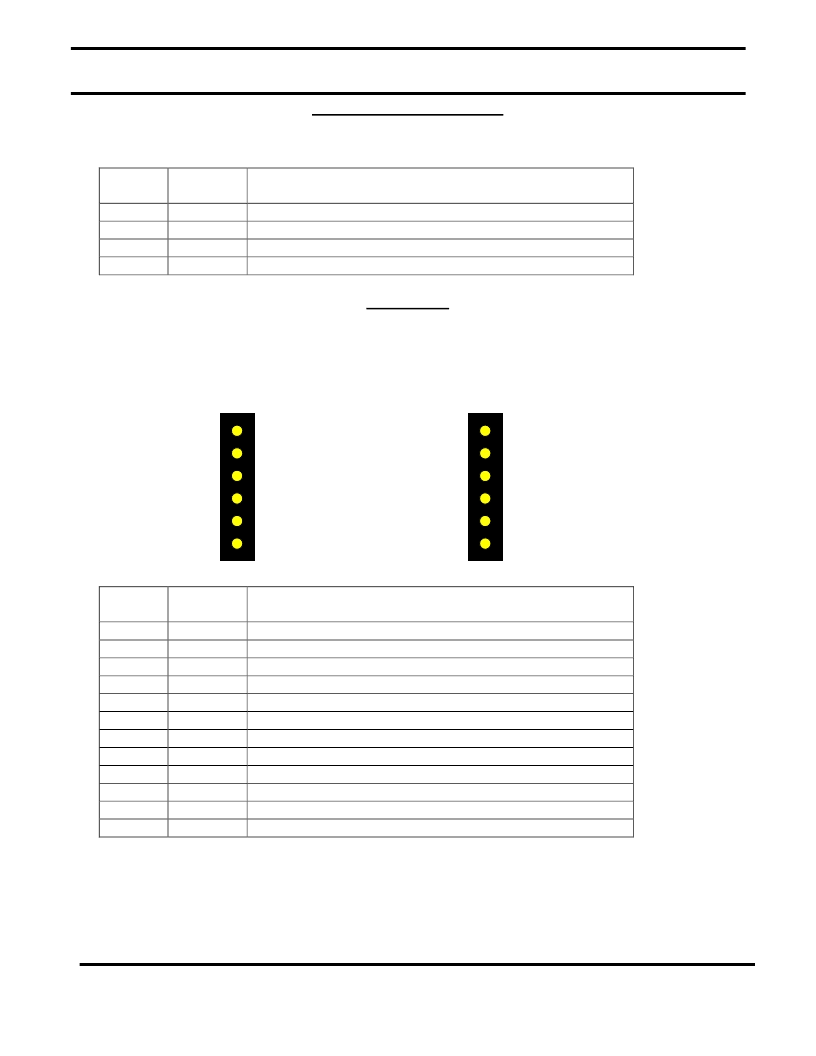

RS232 Interface Connector
Provides 9600 OR 19200 Baud RS232 level interface to PC or other equipment.
Pin No. Pin
Name
2
TXD
Transmit Data output (RB4)
3
RXD
Receive Data Input (RB0)
5
GND
Common
7
RTS
Ready To Send Input (RC0)
RF Interface
Description
Provides power and control signals for plug-in RF module.
Pitch: 2.54mm
Style: 2 x 6 Way SIL connector
Pin No. Pin
Name
1
TX EN
Transmit Enable Signal (RB1)
2
TXD
TTL level Transmit Data output (RC6)
3
NC
No Connection
4
NC
No Connection
5
NC
No Connection
6
GND
Common,0V
7
VCC
+5V output
8
NC
No Connection
9
RX EN
Receiver Enable Signal (RB2)
10
CD
Carrier detect, Low indicates carrier detected (RB3)
11
RSSI
Received Signal Strength Voltage (RA5)
12
RXD
TTL level Receive Data input (RC7)
Description
1
2
3
4
5
6
12
11
10
9
8
7
