xr
REV. 1.2.0
XR16L2752
2.25V TO 5.5V DUART WITH 64-BYTE FIFO
19
2.22
The 2752 UART provides an internal loopback capability for system diagnostic purposes. The internal
loopback mode
is enabled by setting MCR register bit-4 to logic 1. All regular UART functions operate normally.

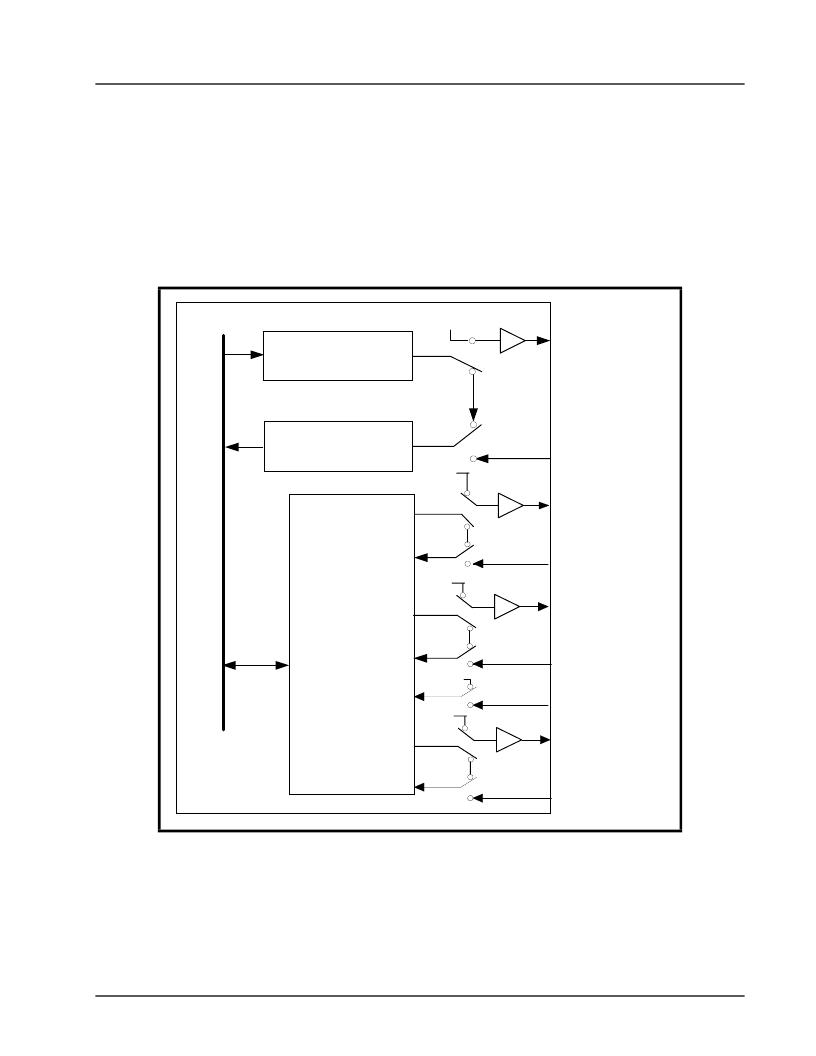

Figure 13
shows how the modem port signals are re-configured. Transmit data from the transmit shift register
output is internally routed to the receive shift register input allowing the system to receive the same data that it
was sending. The TX pin is held HIGH or mark condition while RTS# and DTR# are de-asserted, and CTS#,
DSR# CD# and RI# inputs are ignored. Caution: the RX input must be held HIGH during loopback test else
upon exiting the loopback test the UART may detect and report a false “break” signal. Also, Auto RTS/CTS
hardware flow control is not supported during internal loopback.
Internal Loopback
F
IGURE
13. I
NTERNAL
L
OOP
B
ACK
IN
C
HANNEL
A
AND
B
TXA/TXB
RXA/RXB
M
I
RTSA#/RTSB#
MCR bit-4=1
VCC
VCC
Transmit Shift Register
(THR/FIFO)
Receive Shift Register
(RHR/FIFO)
CTSA#/CTSB#
DTRA#/DTRB#
DSRA#/DSRB#
RIA#/RIB#
CDA#/CDB#
OP1#
OP2#
RTS#
CTS#
DTR#
DSR#
RI#
CD#
VCC
VCC
(OP2A#/OP2B#)
