參數資料
型號： XRD98L23
廠商： Exar Corporation
英文描述： 8-Bit, High-speed Linear CIS/CCD Sensor Signal Processor with Serial Control(8位高速線性CIS/CCD傳感信號處理器（帶串行控制）)
中文描述： 8位高速線性獨聯體/串行控制與CCD傳感器信號處理器（8位高速線性獨聯體/防治荒漠化公約傳感信號處理器（帶串行控制））
文件頁數： 16/33頁
文件大?。?/td> 205K
代理商： XRD98L23
XRD98L23
16
Rev. P2.00
Preliminary
Internal CIS Reference Circuit (DB 4 = 1)
The XRD98L23 has an internal register reserved for
interfacing to the Canon CIS model number CVA-
60216K. When this register is selected, the VDCEXT
(Pin 16) becomes an output voltage of 1.24 volts. This
voltage can be directly connected to the VREF (Pin 5)
of the Canon sensor. This reduces the amount of
components needed for biasing the Canon CIS sensor
(the external diodes and resistors typically used in this
application have been included inside the XRD98L23

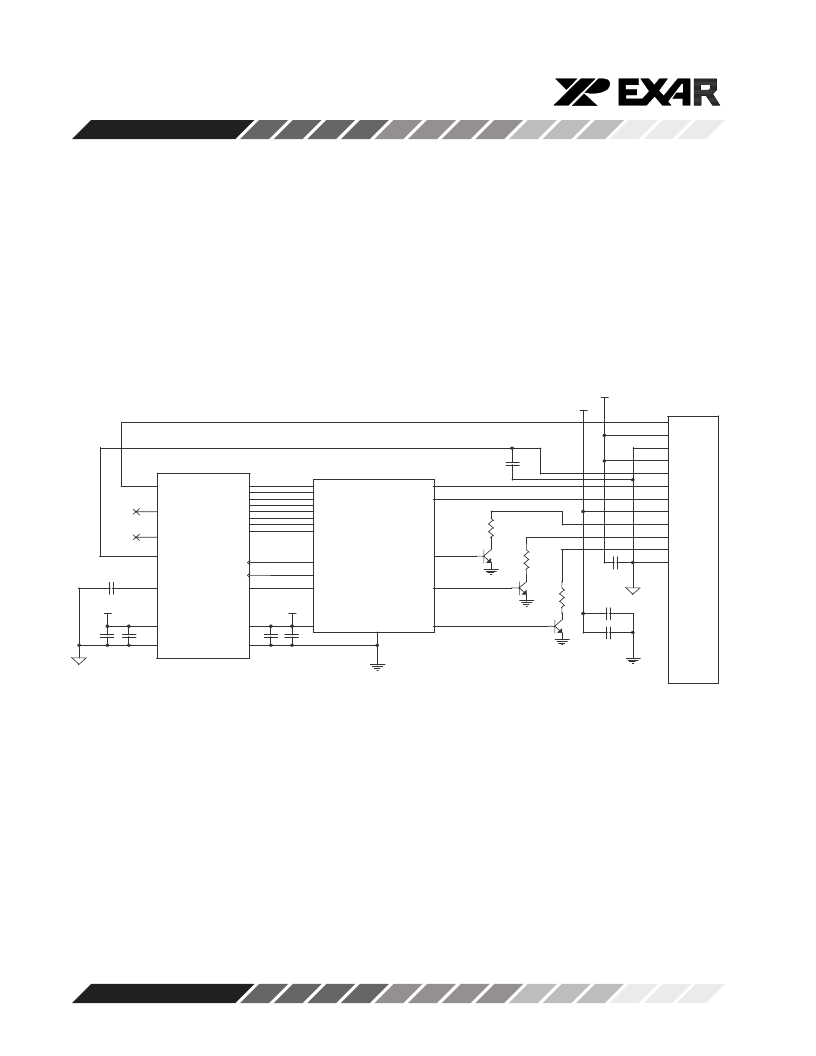

Figure 10. Typical Application Circuitry Internal CIS Reference Circuit Mode
CANON CIS Sensor, Model #CVA=60216k
for this mode of operation). Below is a typical applica-
tion circuit using the XRD98L23 and the Canon CVA-
60216K CIS sensor.
AGND
DVDD (3V - 5V)
VCC (5V)
AVDD
DGND
AGND
DGND
DGND
DGND
DGND
DVDD (3V - 5V)
ASIC
DIGITAL
N/C
N/C
CANON CIS
SENSOR
VOUT
0
0
0.1uF
0
0
XRD98L23
DVDD
1
DB0
2
DB1
3
DB2
4
DB3
5
DB4
6
DB5/SCLK
7
DB6/SDATA
8
DB7/LD
9
DGND
10
ADCCLK
11
CLAMP
12
SYNCH
13
AGND
14
VREF+
15
VDCEXT
16
BLU
17
GRN
18
RED
19
AVDD
20
CVA-60216K
1
MODE
2
AGND
3
VCC
4
VREF
5
SP
6
CLK
7
LED COM
8
LED BLU
9
LED GRN
10
LED RED
11
FGND
12
1
1
1
47uF
4
NPN
NPN
NPN
0.01uF
100uF
