IR3082
Page 31 of 31
12/17/04

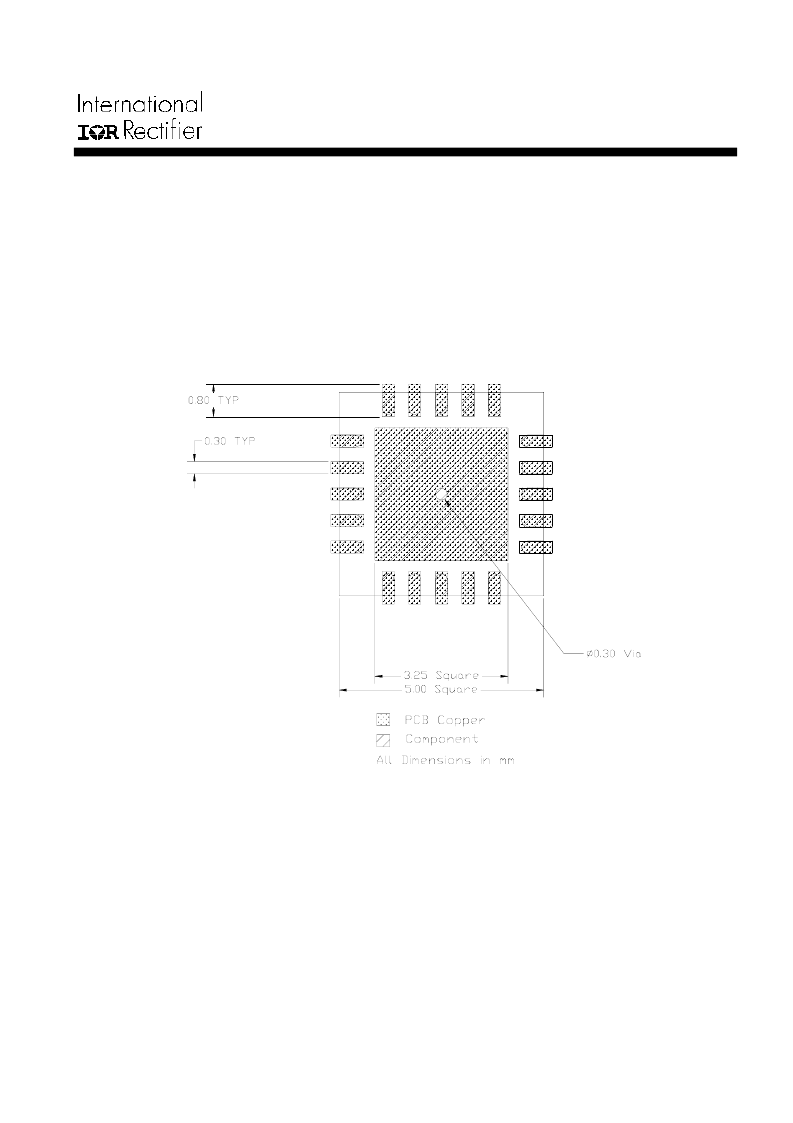

PCB METAL AND COMPONENT PLACEMENT
Lead land width should be equal to nominal part lead width. The minimum lead to lead spacing should
be
≥
0.2mm to minimize shorting.
Lead land length should be equal to maximum part lead length + 0.2 mm outboard extension + 0.05mm
inboard extension. The outboard extension ensures a large and inspectable toe fillet, and the inboard
extension will accommodate any part misalignment and ensure a fillet.
Center pad land length and width should be equal to maximum part pad length and width. However, the
minimum metal to metal spacing should be
≥
0.17mm for 2 oz. Copper (
≥
0.1mm for 1 oz. Copper and
≥
0.23mm for 3 oz. Copper)
A single 0.30mm diameter via shall be placed in the center of the pad land and connected to ground to
minimize the noise effect on the IC.
