NCP500
http://onsemi.com
18

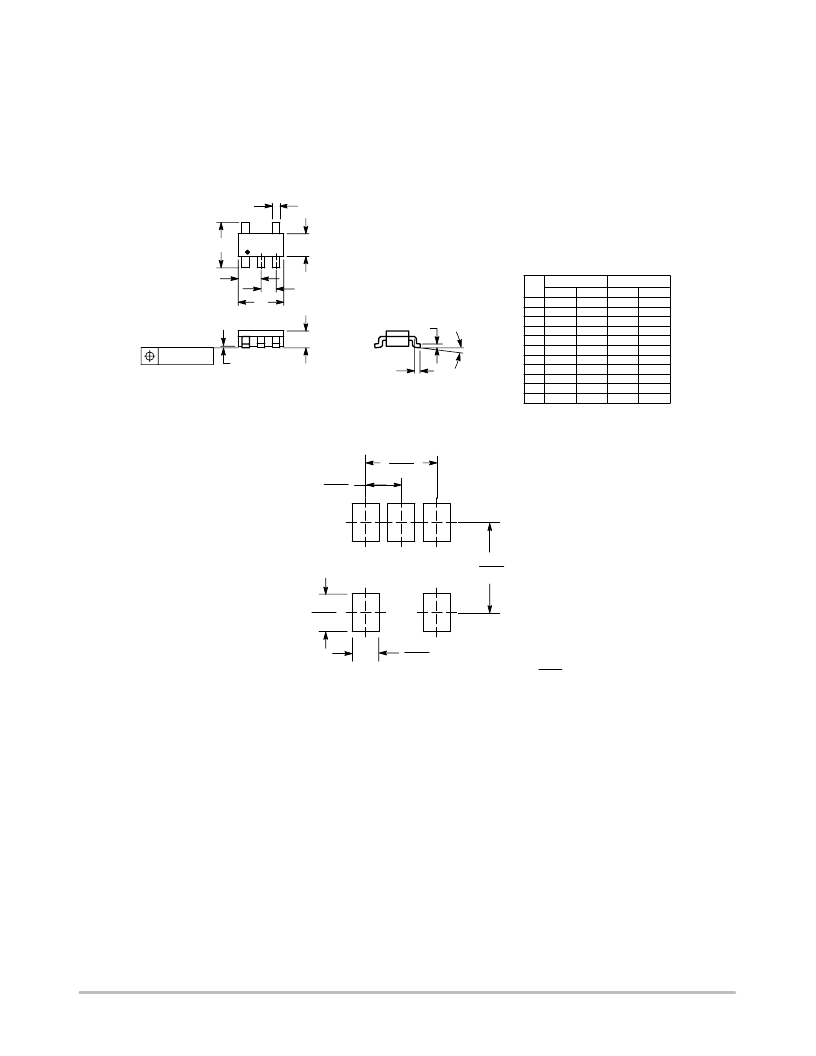

PACKAGE DIMENSIONS
TSOP5
SN SUFFIX
CASE 48302
ISSUE E
NOTES:
1. DIMENSIONING AND TOLERANCING PER
ANSI Y14.5M, 1982.
2. CONTROLLING DIMENSION: MILLIMETER.
3. MAXIMUM LEAD THICKNESS INCLUDES
LEAD FINISH THICKNESS. MINIMUM LEAD
THICKNESS IS THE MINIMUM THICKNESS
OF BASE MATERIAL.
4. A AND B DIMENSIONS DO NOT INCLUDE
MOLD FLASH, PROTRUSIONS, OR GATE
BURRS.
DIM
A
B
C
D
G
H
J
K
L
M
S
MIN
2.90
1.30
0.90
0.25
0.85
0.013
0.10
0.20
1.25
MAX
3.10 0.1142 0.1220
1.70 0.0512 0.0669
1.10 0.0354 0.0433
0.50 0.0098 0.0197
1.05 0.0335 0.0413
0.100 0.0005 0.0040
0.26 0.0040 0.0102
0.60 0.0079 0.0236
1.55 0.0493 0.0610
10
0
3.00 0.0985
MIN
MAX
INCHES
MILLIMETERS
0
10
2.50
0.1181
0.05 (0.002)
1
2
3
5
4
S
A
G
L
B
D
H
C
K
M
J
_
_
_
*For additional information on our PbFree strategy and soldering
details, please download the ON Semiconductor Soldering and
Mounting Techniques Reference Manual, SOLDERRM/D.
SOLDERING FOOTPRINT*
0.7
0.028
1.0
0.039
0.95
0.037
2.4
0.094
1.9
0.074
mm
inches
SCALE 10:1
