Data Sheet
5
2004-01-16
PTF210901

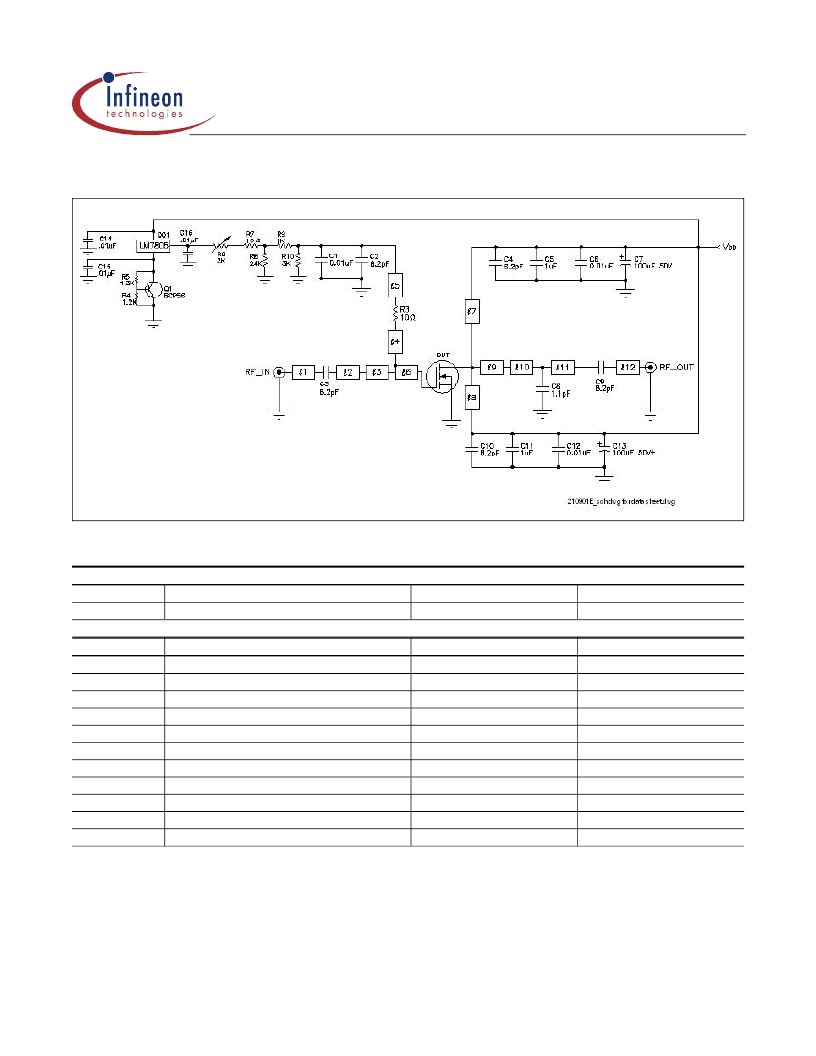

Reference Circuit Schematic for f = 2140 MHz
Circuit Information
DUT
PCB
PTF210901E
0.76 mm [0.030"] thick,
ε
r
= 4.5
LDMOS Transistor
2 oz. copper
TMM4
Microstrip
l
1
l
2
l
3
l
4
l
5
l
6
l
7,
l
8
l
9
l
10
l
11
l
12
Value at 2140 MHz
0.375
λ,
50
0.199
λ,
39.2
0.015
λ,
11.5
0.037
λ,
60.4
0.195
λ,
60.4
0.073
λ,
7.5
0.199
λ,
55.4
0.049
λ,
4.98
0.089
λ,
4.98
0.151
λ,
41.9
0.381
λ,
50
Dimensions: L x W (mm.)
28.45 x 1.40
14.83 x 2.06
1.07 x 10.06
2.90 x 0.97
15.11 x 0.97
4.98 x 17.73
15.32 x 1.14
3.30 x 25.17
5.99 x 25.17
11.30 x 1.85
29.13 x 1.40
Dimensions: L x W (in.)
1.120 x 0.055
0.584 x 0.081
0.042 x 0.396
0.114 x 0.038
0.595 x 0.038
0.196 x 0.698
0.603 x 0.045
0.130 x 0.991
0.236 x 0.991
0.445 x 0.073
1.147 x 0.055
Test Circuit
