參數資料
型號： PTF210451
廠商： INFINEON TECHNOLOGIES AG
英文描述： LDMOS RF Power Field Effect Transistor 45 W, 2110-2170 MHz
中文描述： LDMOS射頻功率場效應晶體管45瓦，二一一〇年至2170年兆赫
文件頁數： 2/8頁
文件大小： 406K
代理商： PTF210451

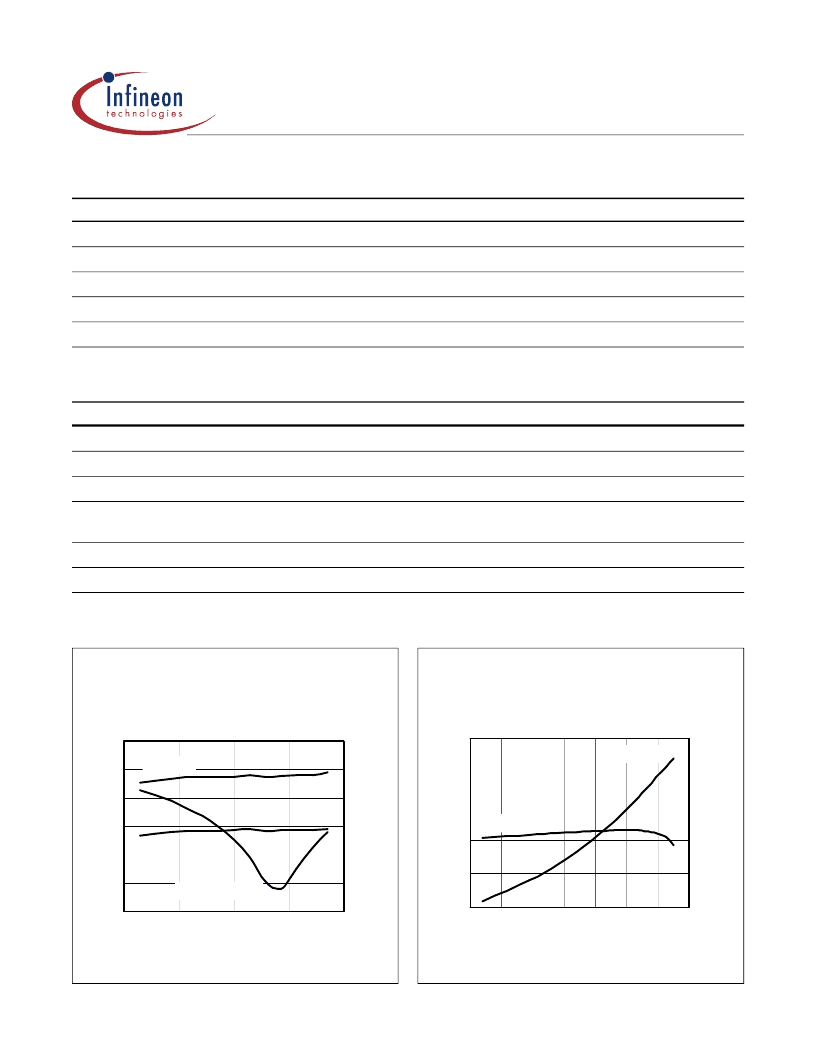

Data Sheet
2
2003-12-22
PTF210451
DC Characteristics
at T
CASE
= 25°C unless otherwise indicated
Characteristic
Conditions
Symbol
Min
Typ
Max
Units
Drain–Source Breakdown Voltage
V
GS
= 0 V, I
D
= 10 μA
V
(BR)DSS
65
—
—
V
Drain Leakage Current
V
DS
= 28 V, V
GS
= 0 V
I
DSS
—
—
1.0
μA
On–State Resistance
V
GS
= 10 V, V
DS
= 0.1 V
R
DS(on)
—
0.2
—
Operating Gate Voltage
V
DS
= 28 V, I
DQ
= 500 mA
V
GS
2.5
3.2
4.0
V
Gate Leakage Current
V
GS
= 10 V, V
DS
= 0 V
I
GSS
—
—
1.0
μA
Maximum Ratings
Parameter
Symbol
Value
Unit
Drain–Source Voltage
V
DSS
65
V
Gate–Source Voltage
V
GS
–0.5 to +12
V
Junction Temperature
T
J
200
°C
Total Device Dissipation
Above 25°C derate by
P
D
175
1.0
W
W/°C
Storage Temperature Range
T
STG
–40 to +150
°C
Thermal Resistance (T
CASE
= 70°C, 45 W CW)
R
θ
JC
1.0
°C/W
Typical Performance
(data taken in production test fixture)
Broadband Performance
V
DD
= 28 V, I
DQ
= 500 mA, P
OUT
= 40 dBm
0
2070
5
10
15
20
25
30
2105
2140
2175
2210
Frequency (MHz)
G
-30
-25
-20
-15
-10
-5
0
I
Input Retrun Loss
Gain
Efficiency
Power Sweep, CW Conditions
V
DD
= 28 V, I
DQ
= 500 mA, f = 2170 MHz
12
13
14
15
16
17
34
36
38
40
42
44
46
48
Output Power (dBm)
G
10
20
30
40
50
60
D
Efficiency
Gain
