型號： AD7762BSVZ
廠商： Analog Devices Inc
文件頁數： 26/29頁
文件大?。?/td> 0K
描述： IC ADC 24BIT 625KSPS 64TQFP
標準包裝： 1
位數： 24
采樣率（每秒）： 625k
數據接口： 并聯
轉換器數目： 1
功率耗散（最大）： 958mW
電壓電源： 模擬和數字
工作溫度： -40°C ~ 85°C
安裝類型： 表面貼裝
封裝/外殼： 64-TQFP 裸露焊盤
供應商設備封裝： 64-TQFP-EP（10x10）
包裝： 托盤
輸入數目和類型： 1 個差分，單極；1 個差分，雙極

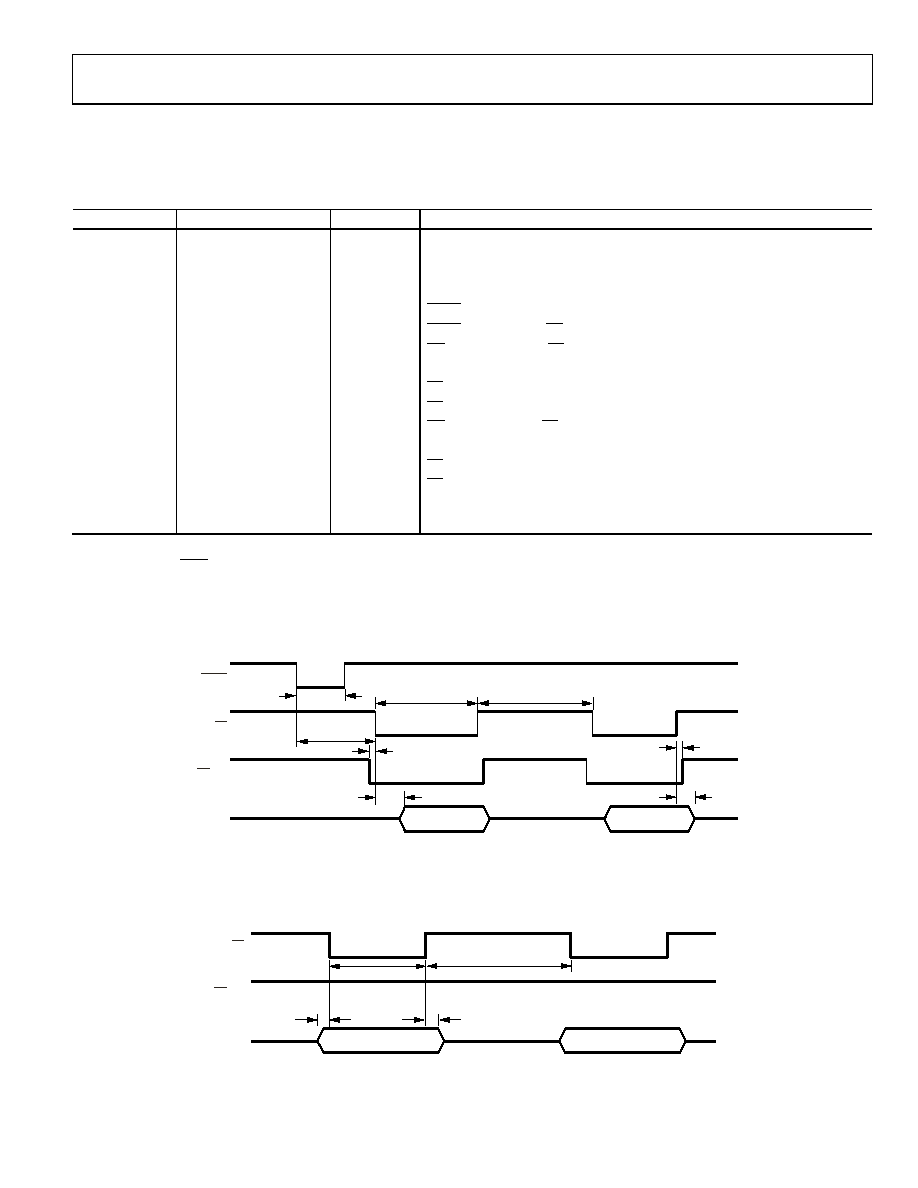

Data Sheet
AD7762
Rev. A | Page 5 of 28
TIMING SPECIFICATIONS
AVDD1 = DVDD = VDRIVE = 2.5 V, AVDD2 = AVDD3 = AVDD4 = 5 V, TA = 25°C, normal mode, unless otherwise noted.
Table 3.
Parameter
Limit at TMIN, TMAX
Unit
Description
fMCLK
1
MHz min
Applied master clock frequency
40
MHz max
fICLK
500
kHz min
Internal modulator clock derived from MCLK
20
MHz max
0.5 × tICLK
typ
DRDY pulse width
t2
10
ns min
DRDY falling edge to CS falling edge
t3
3
ns min
RD/WR setup time to CS falling edge
t4
(0.5 × tICLK) + 16 ns
max
Data access time
t5
tICLK
min
CS low read pulse width
t6
tICLK
min
CS high pulse width between reads
t7
3
ns min
RD/WR hold time to CS rising edge
t8
11
ns max
Bus relinquish time
t9
4 × tICLK
min
CS low write pulse width
t10
4 × tICLK
min
CS high period between address and data
t11
5
ns min
Data setup time
t12
0
ns min
Data hold time
1
tICLK = 1/fICLK.
2
When ICLK = MCLK, DRDY pulse width depends on the mark/space ratio of applied MCLK.
TIMING DIAGRAMS
DATA MSW
LSW + STATUS
05477-002
t5
t8
t7
t6
t3
t4
t2
t1
D[0:15]
CS
RD/WR
DRDY
Figure 2. Parallel Interface Timing Diagram
t9
D[0:15]
CS
RD/WR
t10
t11
t12
REGISTER ADDRESS
REGISTER DATA
05477-004
Figure 3. AD7762 Register Write
