Rev.1.00
Oct 27, 2008
Page 103 of 128
REJ03B0266-0100
3804 Group (Spec.L)

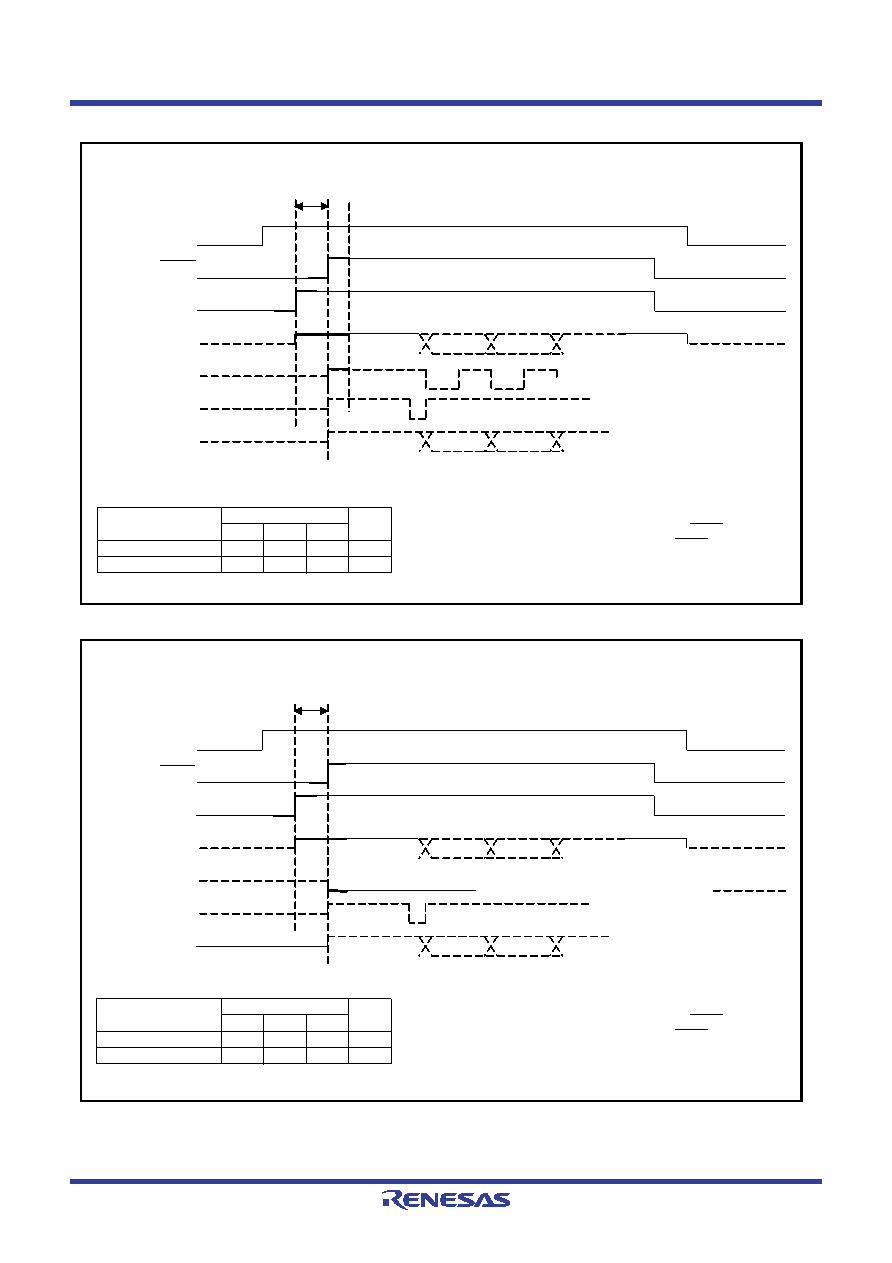

Fig. 97 Operating waveform for standard serial I/O mode 1
Fig. 98 Operating waveform for standard serial I/O mode 2
Power source
RESET
CNVSS
P45(TXD)
P46(SCLK)
P47(BUSY)
P44(RXD)
td(CNVSS-RESET)
td(P45-RESET)
Notes: In the standard serial I/O mode 1, input “H” to the P46 pin.
Be sure to set the CNVSS pin to “H” before rising RESET.
Be sure to set the P45 pin to “H” before rising RESET.
td(CNVSS-RESET)
td(P45-RESET)
Symbol
Min.
Max.
Typ.
Unit
0
ms
Limits
Power source
RESET
CNVSS
P45(TXD)
P47(BUSY)
P44(RXD)
P46(SCLK)
td(CNVSS-RESET)
td(P45-RESET)
td(CNVSS-RESET)
td(P45-RESET)
Symbol
Min.
Max.
Typ.
Unit
0
ms
Limits
Notes: In the standard serial I/O mode 2, input “H” to the P46 pin.
Be sure to set the CNVSS pin to “H” before rising RESET.
Be sure to set the P45 pin to “H” before rising RESET.
