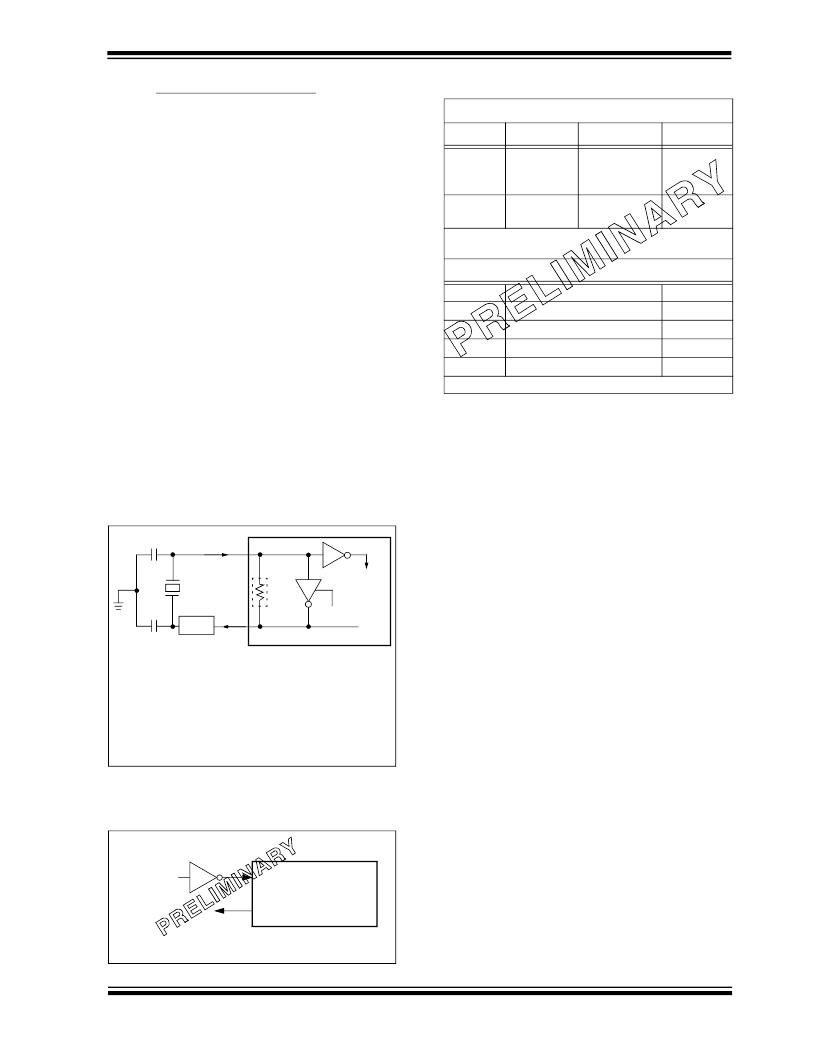

1999 Microchip Technology Inc.
DS30292B-page 123
PIC16F87X
12.2
Oscillator Configurations
12.2.1
OSCILLATOR TYPES
The PIC16F87X can be operated in four different oscil-
lator modes. The user can program two configuration
bits (FOSC1 and FOSC0) to select one of these four
modes:
LP
Low Power Crystal
XT
Crystal/Resonator
HS
High Speed Crystal/Resonator
RC
Resistor/Capacitor
12.2.2
CRYSTAL OSCILLATOR/CERAMIC
RESONATORS
In XT, LP or HS modes, a crystal or ceramic resonator
is connected to the OSC1/CLKIN and OSC2/CLKOUT
pins to establish oscillation (Figure 12-1). The
PIC16F87X oscillator design requires the use of a par-
allel cut crystal. Use of a series cut crystal may give a
frequency out of the crystal manufacturers specifica-
tions. When in XT, LP or HS modes, the device can
have an external clock source to drive the OSC1/
CLKIN pin (Figure 12-2).
FIGURE 12-1: CRYSTAL/CERAMIC
RESONATOR OPERATION
(HS, XT OR LP
OSC CONFIGURATION)
FIGURE 12-2: EXTERNAL CLOCK INPUT
OPERATION (HS, XT OR LP
OSC CONFIGURATION)
TABLE 12-1:
CERAMIC RESONATORS
Note 1:
See Table 12-1 and Table 12-2 for rec-
ommended values of C1 and C2.
2:
A series resistor (RS) may be required
for AT strip cut crystals.
3:
RF varies with the crystal chosen.
C1
(1)
C2
(1)
XTAL
OSC2
OSC1
RF
(3)
SLEEP
To
internal
logic
PIC16F87X
RS
(2)
OSC1
OSC2
Open
Clock from
ext. system
PIC16F87X
Ranges Tested:
Mode
Freq
OSC1
OSC2
XT
455 kHz
2.0 MHz
4.0 MHz
8.0 MHz
16.0 MHz
68 - 100 pF
15 - 68 pF
15 - 68 pF
10 - 68 pF
10 - 22 pF
68 - 100 pF
15 - 68 pF
15 - 68 pF
10 - 68 pF
10 - 22 pF
HS
These values are for design guidance only.
See
notes at bottom of page.
Resonators Used:
455 kHz
2.0 MHz
4.0 MHz
8.0 MHz
16.0 MHz
All resonators used did not have built-in capacitors.
Panasonic EFO-A455K04B
Murata Erie CSA2.00MG
Murata Erie CSA4.00MG
Murata Erie CSA8.00MT
Murata Erie CSA16.00MX
±
0.3%
±
0.5%
±
0.5%
±
0.5%
±
0.5%
