PTF 10161
5
D1, D2
1, 28
2
3
4, 25
5, 24
6, 23
7, 8
9, 10
11, 12
13, 14
15, 16
17, 18
19,
21, 22
26
27
Circuit Board
PTF 10161
0.255 894 MHz Microstrip 52.3
0.121 894 MHz Microstrip 22.1
0.097 894MHz Microstrip 37.3
0.482 894 MHz Microstrip 27.8
0.016 894 MHz Microstrip 27.8
0.052 894 MHz Microstrip 27.8
0.013 894 MHz Microstrip 22.2
0.065 894 MHz Microstrip 22.2
0.048
894 MHz Microstrip 13.1
0.024
894 MHz Microstrip 10.4
0.017
894 MHz Microstrip 10.3
0.105
894 MHz Microstrip 8.4
0.080
894 MHz Microstrip 8.4
0.010
894 MHz Microstrip 8.4
0.120 894 MHz Microstrip 37.3
0.093
894 MHz Microstrip 28.9
.031
”
Thick,
r
= 4.0, 2 oz. Copper,
G200, Cirexx
20

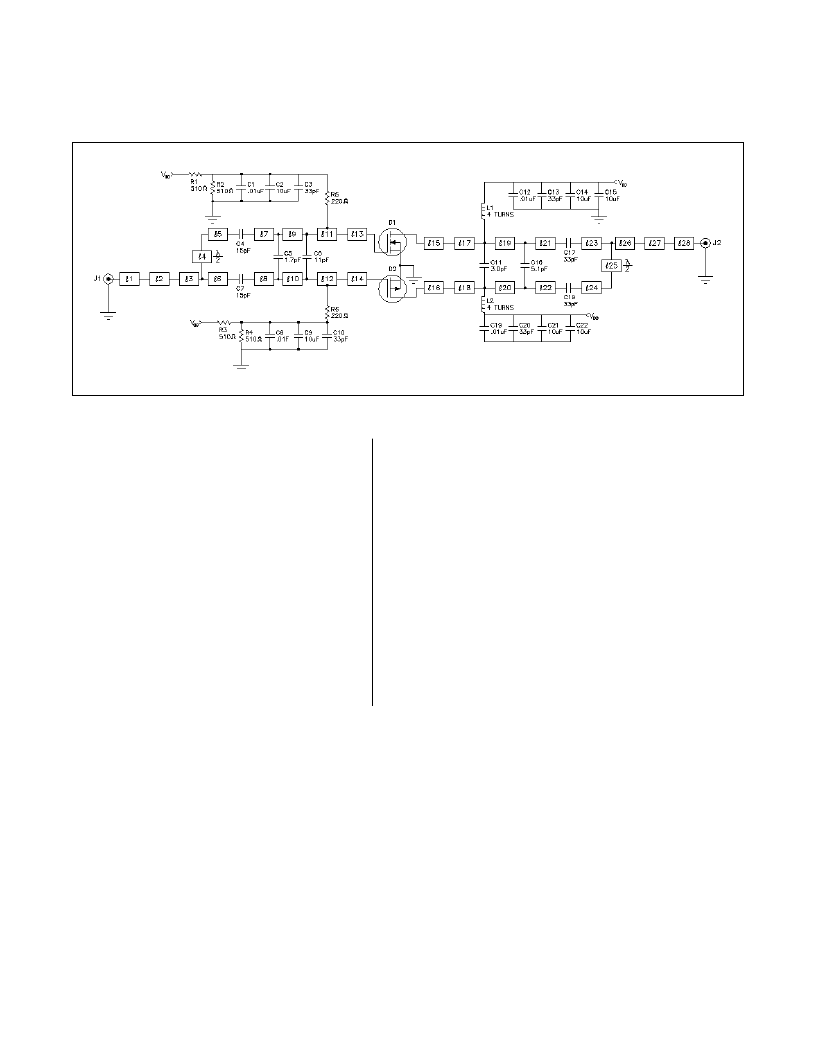

Schematic for f = 894 MHz
C1, C8, C12, C19
Capicitor, Ceramic Chip, .01 μF
Digi-Key PCC103BNCT-ND
C2, C9, C14, C15, C21, C22
Capicitor, 10 μf, 35V, Tantalum TE series SMD
Digi-Key PCS6 106TR-ND
C3, C10, C13, C17, C18, C20
Capicitor, 33 pF
C4, C7
Capicitor, 15 pF
C6
Capicitor, 11 pF
C5
Capicitor, 1.7 pF
C11
Capicitor, 3.0 pF
C16
Capicitor, 5.1 pF
J1, J2
Connector, SMA, Female, Panel Mount
1301-RPM 513 412/53
L1, L2
4 Turns, 22 AWG, .120
”
I.D.
R1, R2, R3, R4
Chip Resistor 1/8W-5% SMD, 510 ohm
1206 Digi-Key PXX*KECT-ND
R5, R6
Resistor, 220 ohmDigi-Key 220QBK-ND
100B 330
100B 150
100B 110
100B 1R7
100B 3R0
100B 5R0
Test Circuit
