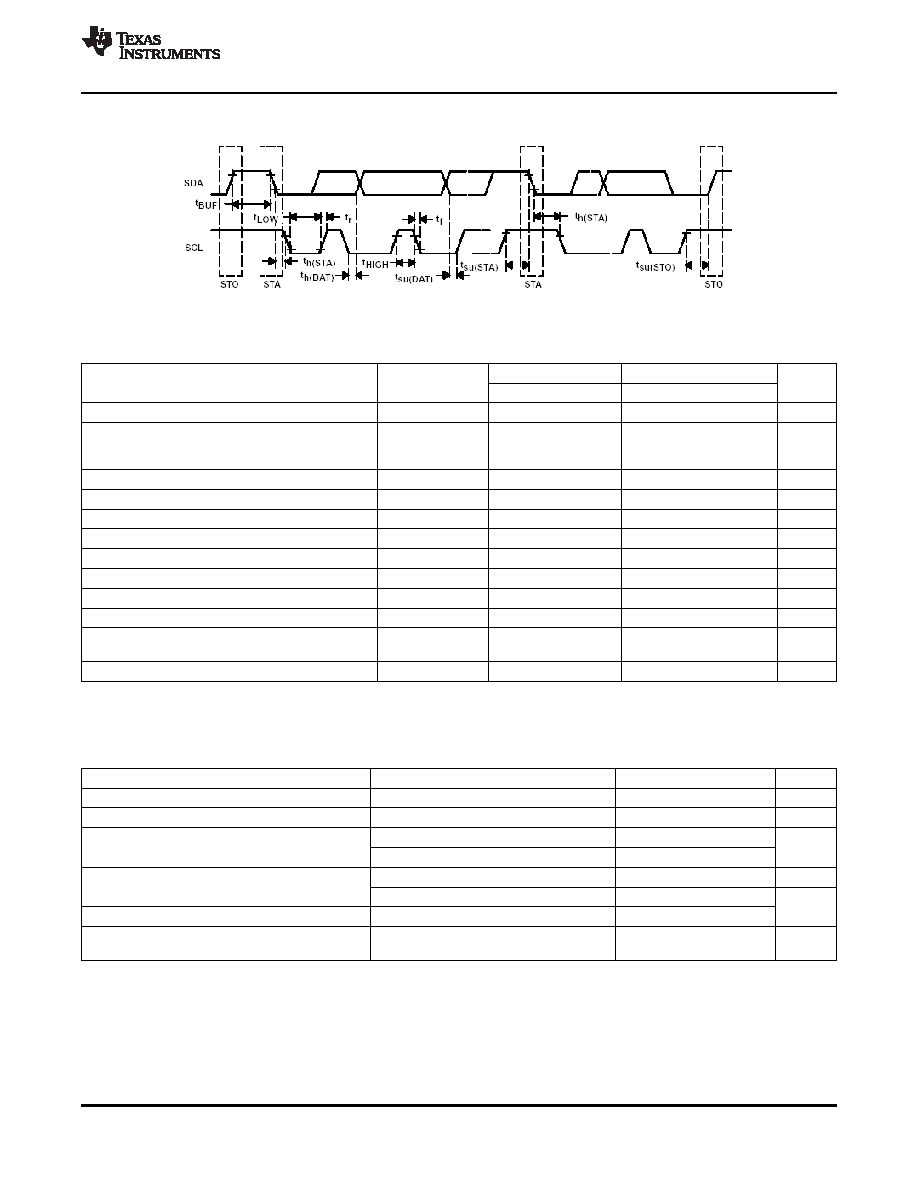

www.ti.com
SBAS387A – MAY 2009 – REVISED JUNE 2010
3.10 I
2C Interface Timing
Figure 3-5.
Table 3-5. I2C INTERFACE TIMING
PARAMETER
TEST CONDITION
Standard-Mode
Fast-Mode
UNITS
MIN
TYP
MAX
MIN
TYP
MAX
fSCL
SCL clock frequency
0
100
0
400
kHz
tHD;STA
Hold time (repeated) START condition.
4.0
0.8
ms
After this period, the first clock pulse is
generated.
tLOW
LOW period of the SCL clock
4.7
1.3
ms
tHIGH
HIGH period of the SCL clock
4.0
0.6
ms
tSU;STA
Setup time for a repeated START condition
4.7
0.8
ms
tHD;DAT
Data hold time: For I2C bus devices
0
3.45
0
0.9
ms
tSU;DAT
Data set-up time
250
100
ns
tr
SDA and SCL rise time
1000
20+0.1Cb
300
ns
tf
SDA and SCL fall time
300
20+0.1Cb
300
ns
tSU;STO
Set-up time for STOP condition
4.0
0.8
ms
tBUF
Bus free time between a STOP and START
4.7
1.3
ms
condition
Cb
Capacitive load for each bus line
400
pF
3.11
Electrical Characteristics – ADC Channel Ultra Low Power Mode
At 25°C, AVDD_REG=AVDD_CP = 1.5 V, IOVDD = 1.5 V, DVDD = 1.5 V, Fs = 48-kHz, 16-bit audio data (unless otherwise
noted)
PARAMETER
CONDITIONS
MIN
TYP
MAX
UNITS
Full-scale input signal, differential inputs
0 dB gain
0.5
VRMS
Full-scale input, single ended
6 dB gain
0.25
VRMS
Signal-to-noise ratio, mic inputs(1) (2)
0 dB gain
87
dB
+38 dB gain(3)
66
Signal-to-noise ratio, line inputs(1) (2)
6 dB gain
87
dB
+44 dB gain(4)
60
dB
Dynamic range, all inputs(1) (2)
0 dB gain, –60 dB input at 1-kHz
87
Total harmonic distortion, line, internal mic, and
0 dB gain, –1 dB input at 1-kHz
–80
dB
external mic inputs
(1)
Ratio of output level with 1-kHz full-scale sine wave input, to the output level with the inputs short circuited, measured A weighted over a
20-Hz to 20-kHz bandwidth using an audio analyzer.
(2)
All performance measurements done with 20-kHz low-pass filter and, where noted, A-weighted filter. Failure to use such a filter may
result in higher THD+N and lower SNR and dynamic range readings than shown in the Electrical Characteristics. The low-pass filter
removes out-of-band noise, which, although not audible, may affect dynamic specification values.
(3)
+6 dB input mix gain, +32 dB PGA gain
(4)
+6 dB input mix gain, +38 dB PGA gain
Copyright 2009–2010, Texas Instruments Incorporated
ELECTRICAL SPECIFICATIONS
15
Product Folder Link(s): TLV320AIC36
