MC68CK338
MC68CK338TS/D
MOTOROLA
83

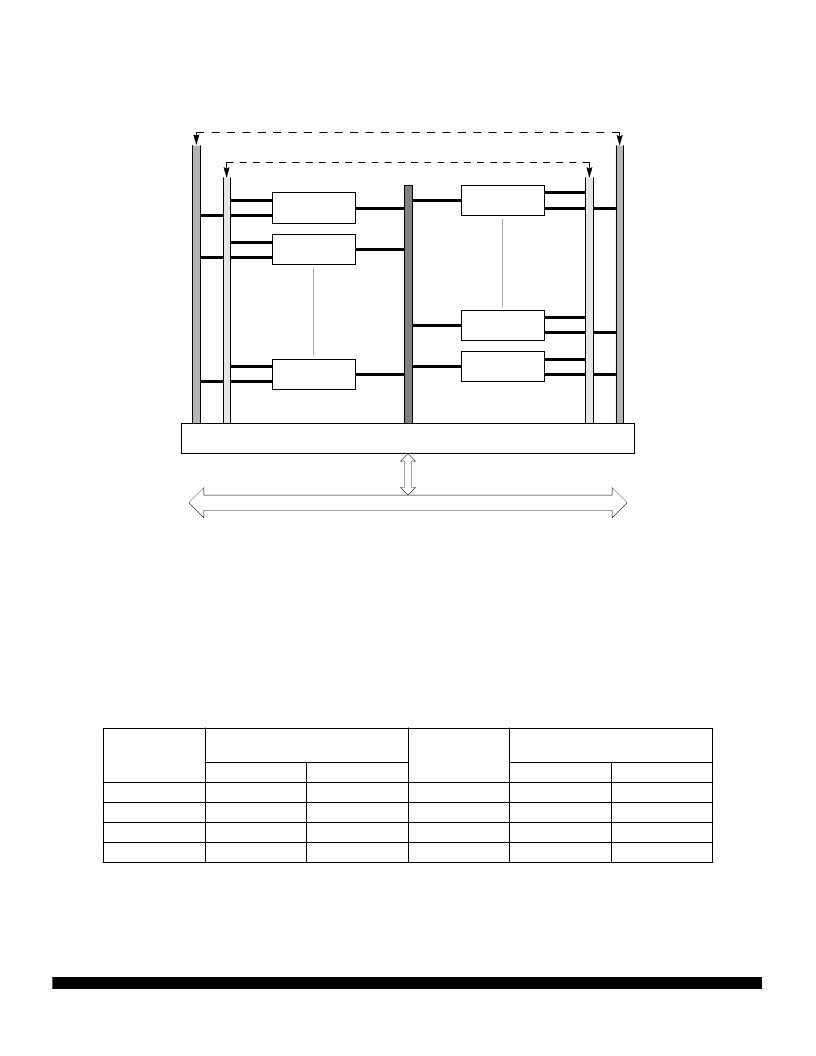

Figure 18 Time Base Bus Configuration
As shown in
Figure 18
, each CTM submodule can access one of two global time base buses. TBB1
and TBB4 are collectively referred to as global time base bus TBBA. Likewise, TBB2 and TBB3 are col-
lectively referred to as global time base bus TBBB.
Table 46
shows which time base buses are available
for each CTM6 submodule.
Time base buses are used to transfer timing information from counters to action submodules. Each
CTM6 submodule can either be a clock source module (and drive one or two of the time base buses)
or an action submodule (and read and react to the timing information on the time base buses).
Table 46 CTM6 Time Base Bus Allocation
Global/Local Time Base
Bus Allocation
Global Bus A
TBB4
TBB4
TBB4
TBB4
Global/Local Time Base
Bus Allocation
Global Bus A
TBB1
TBB1
TBB1
TBB1
Submodule
MCSM2
FCSM3
DASM4 – 10
SASM12 – 14
Global Bus B
TBB3
TBB3
TBB3
TBB3
Submodule
SASM18
SASM24
DASM26 – 29
MCSM30 – 31
Global Bus B
TBB2
TBB2
TBB2
TBB2
SUBMODULE M
BUS INTERFACE UNIT SUBMODULE (BIUSM)
INTERMODULE BUS (IMB)
T
TIME BASE BUS A (TBBA)
T
T
S
SUBMODULE N
SUBMODULE M+1
SUBMODULE M-1
SUBMODULE 1
SUBMODULE 2
TIME BASE BUS B (TBBB)
T
CTM TBB BLOCK
