Technical Data
MC68HC705KJ1 — Rev. 2.0
104
External Interrupt Module (IRQ)
MOTOROLA
External Interrupt Module (IRQ)
9.6 Timing

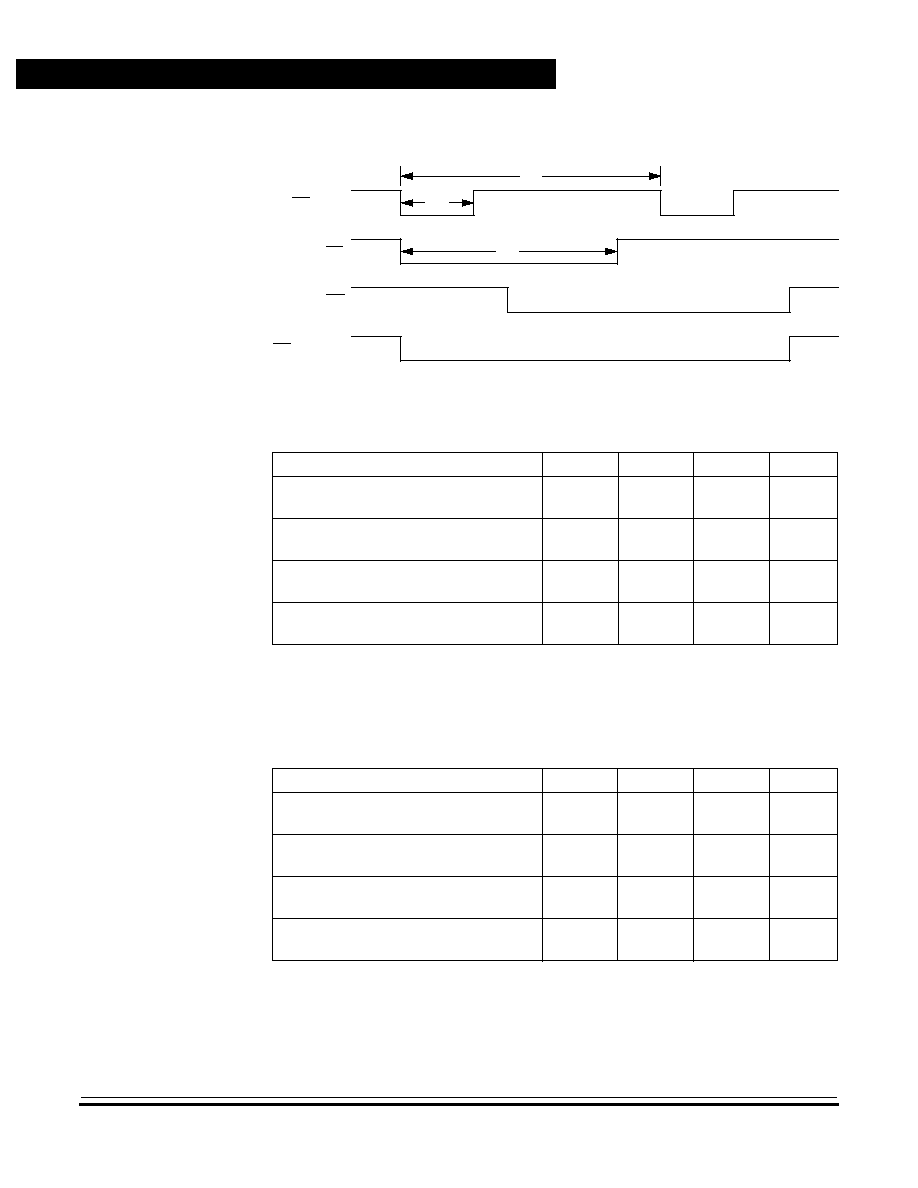

Figure 9-5. External Interrupt Timing
Table 9-2. External Interrupt Timing (VDD = 5.0 Vdc)
(1)
1. VDD = 5.0 Vdc ± 10%, VSS = 0 Vdc, TA = –40°C to + 85°C, unless otherwise noted.
Characteristic
Symbol
Min
Max
Unit
IRQ Interrupt Pulse Width Low
(Edge-Triggered)
tILIH
1.5
—
tcyc
(2)
2.
tcyc = 1/fOP; fOP = fOSC/2.
IRQ Interrupt Pulse Width
(Edge- and Level-Triggered)
tILIH
1.5
Note(3)
3. The minimum tILIL should not be less than the number of interrupt service routine cycles
plus 19 tcyc.
tcyc
PA0–PA3 Interrupt Pulse Width High
(Edge-Triggered)
tILIL
1.5
—
tcyc
PA0–PA3 Interrupt Pulse Width High
(Edge- and Level-Triggered)
tILIH
1.5
Note(3)
tcyc
Table 9-3. External Interrupt Timing (VDD = 3.3 Vdc)
(1)
1. VDD = 3.3 Vdc ± 10%, VSS = 0 Vdc, TA = –40°C to + 85°C, unless otherwise noted.
Characteristic
Symbol
Min
Max
Unit
IRQ Interrupt Pulse Width Low
(Edge-Triggered)
tILIH
1.5
—
tcyc
(2)
2.
tcyc = 1/fOP; fOP = fOSC/2.
IRQ Interrupt Pulse Width
(Edge- and Level-Triggered)
tILIH
1.5
Note(3)
3. The minimum tILIL should not be less than the number of interrupt service routine cycles
plus 19
tcyc.
tcyc
PA0–PA3 Interrupt Pulse Width High
(Edge-Triggered)
tILIL
1.5
—
tcyc
PA0–PA3 Interrupt Pulse Width High
(Edge- and Level-Triggered)
tILIH
1.5
Note(3)
tcyc
IRQ (INTERNAL)
tILIH
tILIL
tILIH
IRQ/VPP PIN
IRQ1
IRQn
.
