SN54ABT8996, SN74ABT8996
10-BIT ADDRESSABLE SCAN PORTS
MULTIDROP-ADDRESSABLE IEEE STD 1149.1 (JTAG) TAP TRANSCEIVERS
SCBS489C – AUGUST 1994 – REVISED APRIL 1999
15
POST OFFICE BOX 655303
DALLAS, TEXAS 75265
PTDI
PTDO
CON
STDO
STMS
A9–A0
Don’t Care
Don’t Care
Don’t Care
A0P
A9P
A0P
A9P
STMS = STMS0
PTCK
STCK
PTMS
Don’t Care
STDI
STMS = PTMS
STDO = PTDI
PTDO = STDI
BYP
PTRST
STRST
Select Protocol
Acknowledge Protocol
ON
The instantaneous value of PTDI during protocol acknowledge is “don’t care” as long as the cumulative effect does not represent a protocol
hard-error or another valid select protocol.
Don’t Care
idle
select
select
idle
idle
select
select
idle

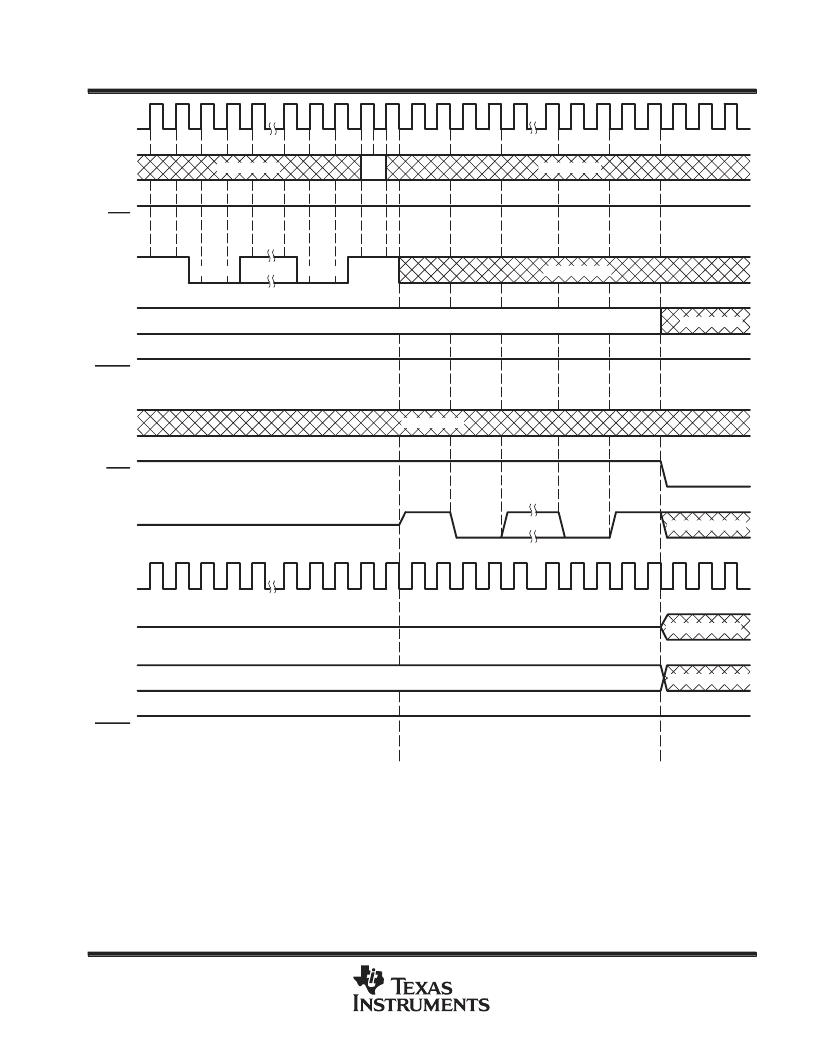

Figure 7. Shadow-Protocol Timing, Protocol Result = MATCH, Prior Connect Status = OFF
