Acknowledge signal
from the receiver
D7
D6
D5
D4
D3
D2
D1
D0
SCL0 pin
SDA0 pin
SBI0CR2<PIN>
INTSBI0 Interrupt request
Write to SBI0DBR

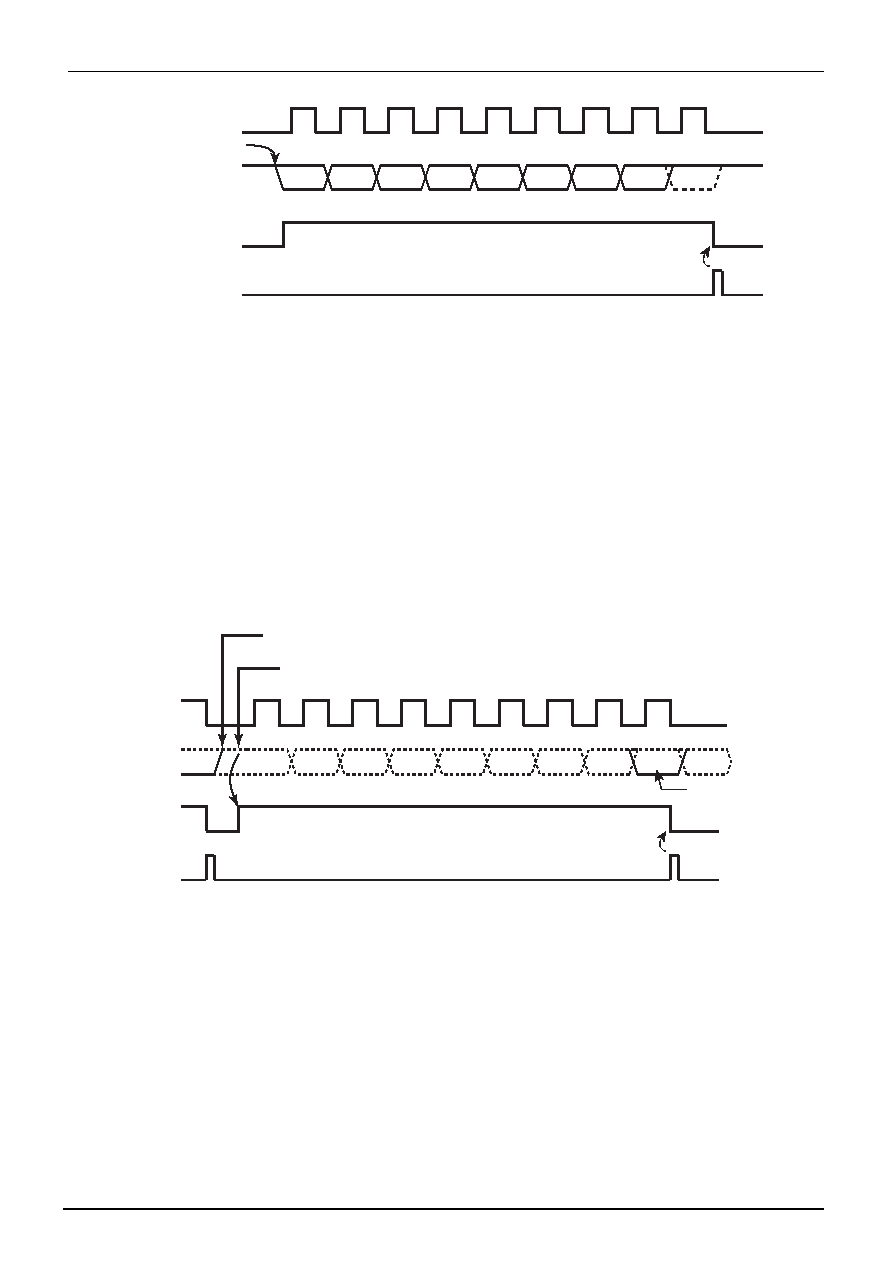

Figure 18-18 Example when SBI0CR1<BC>="000" and SBI0CR1<ACK>="1"
(2)
When SBI0SR2<TRX> is "0" (Receiver mode)
When the data to be transmitted subsequently is other than 8 bits, set SBI0CR1<BC> again. Set
SBI0CR1< ACK> to "1" and read the received data from the SBI0DBR (Reading data is undefined
immediately after a slave address is sent).
After the data is read, SBI0CR2<PIN> becomes "1" by writing the dummy data (0x00) to the
SBI0DBR. The serial bus interface circuit outputs a serial clock pulse to the SCL0 pin to transfer the
subsequent 1-word data and sets the SDA0 pin to "0" at the acknowledge signal timing.
An interrupt request occurs and SBI0CR2<PIN> becomes "0". Then a serial bus interface circuit
outputs a clock pulse for 1-word data transfer and the acknowledge signal by writing data to the
SBI0DBR or setting SBI0CR2<PIN> to "1" after reading the received data.
Acknowledge signal
to the transmitter
23456789
9
1
D7
Read SBI0DBR
SCL0 pin
SDA0 pin
SBI0CR2<PIN>
INTSBI0 Interrupt
request
Write to SBI0DBR
New D7
D5
D6
D4
D3
D2
D1
D0
Figure 18-19 Example when SBI0CR1<BC>="000" and SBI0CR1<ACK>="1"
To make the transmitter terminate transmission, execute following procedure before receiving a last
data.
1. Read the received data.
2. Clear SBI0CR1<ACK> to "0" and set SBI0CR1<BC> to "000".
3. To set SBI0CR2<PIN> to "1", write a dummy data (0x00) to SBI0DBR.
Transfer 1-word data in which no clock is generated for an acknowledge signal by setting
SBI0CR2<PIN> to "1". Next, execute following procedure.
1. Read the received data.
2. Clear SBI0CR1<ACK> to "0" and set SBI0CR1<BC> to "001".
TMP89FH42
18. Serial Bus Interface (SBI)
18.5 Data Transfer of I2C Bus
Page 294
RA002
