- 您現在的位置：買賣IC網 > PDF目錄1917 > DSP56852VFE (Freescale Semiconductor)IC DSP 16BIT 120MHZ 81-MAPBGA PDF資料下載
參數資料
| 型號： | DSP56852VFE |
| 廠商： | Freescale Semiconductor |
| 文件頁數： | 28/48頁 |
| 文件大?。?/td> | 0K |
| 描述： | IC DSP 16BIT 120MHZ 81-MAPBGA |
| 標準包裝： | 348 |
| 系列： | 568xx |
| 核心處理器： | 56800E |
| 芯體尺寸： | 16-位 |
| 速度： | 120MHz |
| 連通性： | EBI/EMI，SCI，SPI，SSI |
| 外圍設備： | POR，WDT |
| 輸入/輸出數： | 11 |
| 程序存儲器容量： | 12KB（6K x 16） |
| 程序存儲器類型： | SRAM |
| RAM 容量： | 4K x 16 |
| 電壓 - 電源 (Vcc/Vdd)： | 1.8 V ~ 3.3 V |
| 振蕩器型： | 內部 |
| 工作溫度： | -40°C ~ 85°C |
| 封裝/外殼： | 81-LFBGA |
| 包裝： | 托盤 |
第1頁第2頁第3頁第4頁第5頁第6頁第7頁第8頁第9頁第10頁第11頁第12頁第13頁第14頁第15頁第16頁第17頁第18頁第19頁第20頁第21頁第22頁第23頁第24頁第25頁第26頁第27頁當前第28頁第29頁第30頁第31頁第32頁第33頁第34頁第35頁第36頁第37頁第38頁第39頁第40頁第41頁第42頁第43頁第44頁第45頁第46頁第47頁第48頁
56852 Technical Data, Rev. 8
34
Freescale Semiconductor

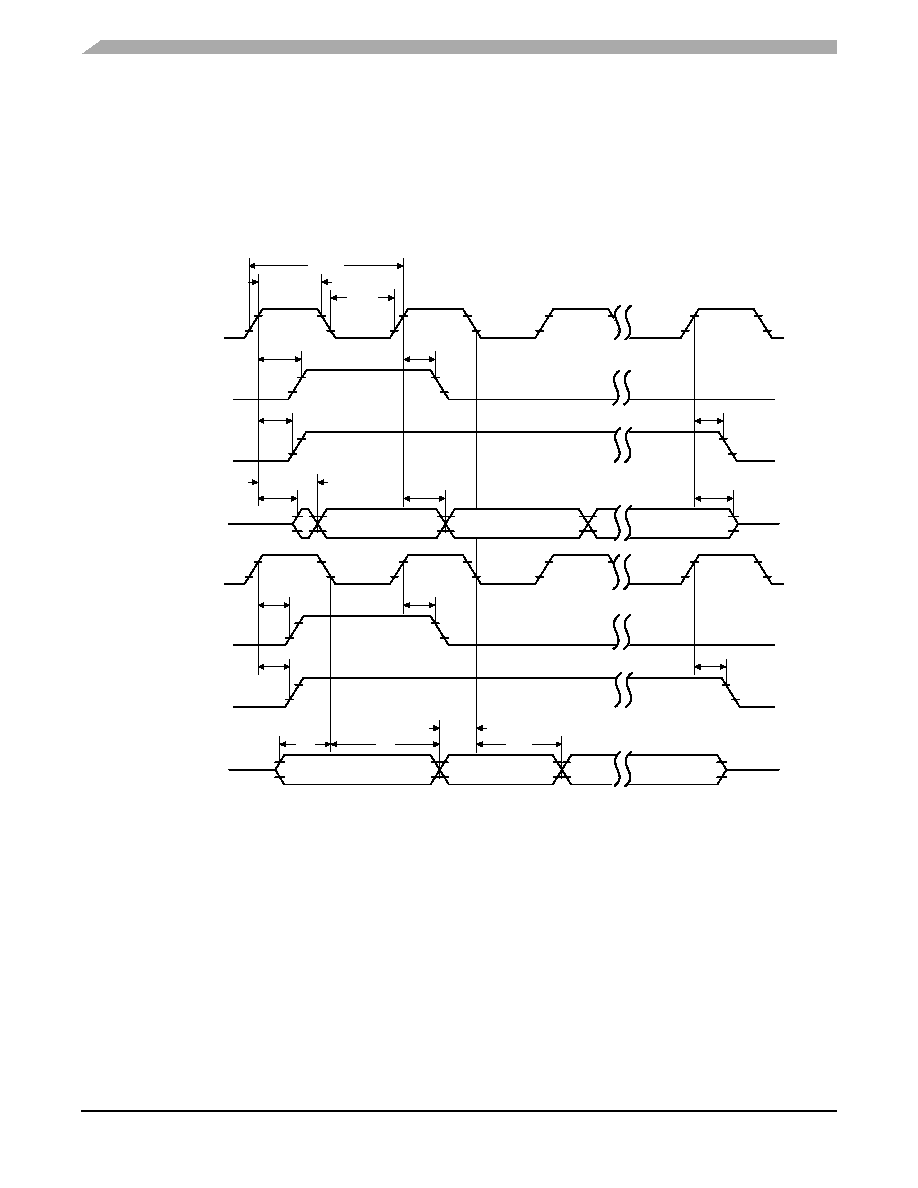

Figure 4-22 Master Mode Timing Diagram
2. Max clock frequency is IP_clk/4 = 60MHz / 4 = 15MHz for a 120MHz part.
3. All the timings for the SSI are given for a non-inverted serial clock polarity (TSCKP=0 in SCR2 and RSCKP=0 in SCSR)
and a non-inverted frame sync (TFSI=0 in SCR2 and RFSI=0 in SCSR). If the polarity of the clock and/or the frame sync has
been inverted, all the timings remain valid by inverting the clock signal STCK/SRCK and/or the frame sync STFS/SRFS in the
tables and in the figures.
4. bl = bit length; wl = word length
tTHM
tTSM
tHM
tSM
tRFSWLM
tRFSWHM
tRFBLM
tRFSBHM
tTXHIM
tTXNVM
tTXVM
tTXEM
tTFSWLM
tTFSWHM
tTFSBLM
tTFSBHM
tSCKL
tSCKW
tSCKH
First Bit
Last Bit
STCK output
STFS (bl) output
STFS (wl) output
STXD
SRCK output
SRFS (bl) output
SRFS (wl) output
SRXD
