MB86960
56

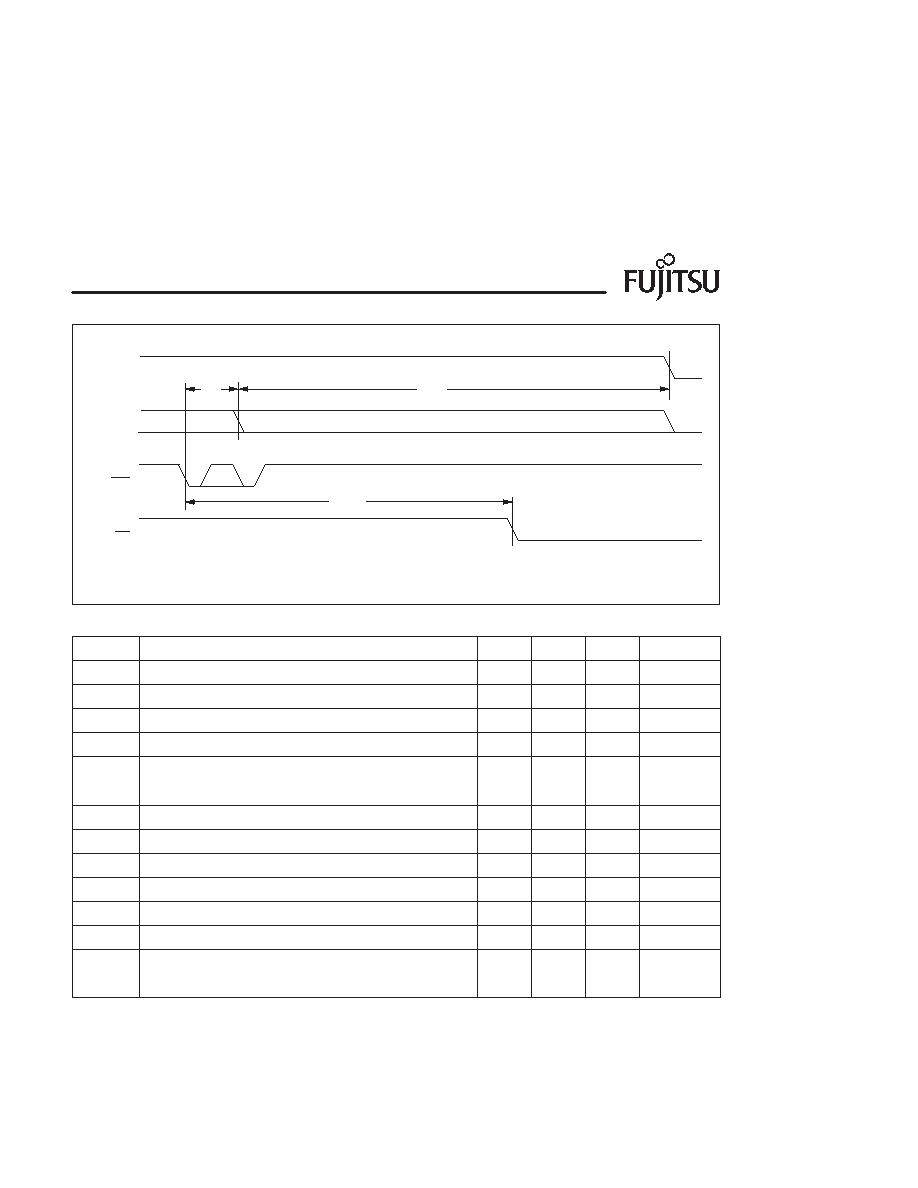

Figure 30. Transmit Timing
TXD
TEN
COL
INT
JAM
t10
t11p/t11d
t12
Table 31. Transmit Timing: Figures 27–30 (for Encoder/Decoder Bypass mode)
Symbol
Description
Min.
Typ.
Max.
Units
t1
Transmit clock low width
40
50
60
ns
t2
Transmit clock high width
40
50
60
ns
t3
TEN high to TCK low
48
—
ns
t4
Transmit data hold
12
—
ns
t5
TCK low to TEN low
13
—
ns
t6
Transmit interrupt low to transmit enable low
—
1
—
TCK cycles
t7
Collision low pulse width
20
—
ns
t8
Collision high pulse width
—
200
ns
t9
Minimum collision length
520
—
ns
t10
Jam period [1]
—
32
—
TCK cycles
t11p
Transmit interrupt when collision at preamble
—
5
—
TCK cycles
t11d
Transmit interrupt when collision at data field
—
16
—
TCK cycles
t12
Collision to first jam bit
4
—
12
TCK cycles
t13
Transmit data setup
40
—
ns
1. The 32 jam bits include eight data bits and 24 ‘0’ bits.
