RELEASED
DATASHEET
PM7383 FREEDM-32A256
ISSUE 1
PMC-2010336
FRAME ENGINE AND DATA LINK MANAGER 32A256
PROPRIETARY AND CONFIDENTIAL
45
FCS, the minimum packet length is four bytes while those with CRC-32 as FCS,
the minimum length is six bytes. An HDLC packet is aborted when seven
contiguous "1" bits (with no inserted "0" bits) are received.
At least one flag byte
must exist between HDLC packets for delineation. Contiguous flag bytes, or all
ones bytes between packets are used as an "inter-frame time fill". Adjacent flag
bytes may share zeros.

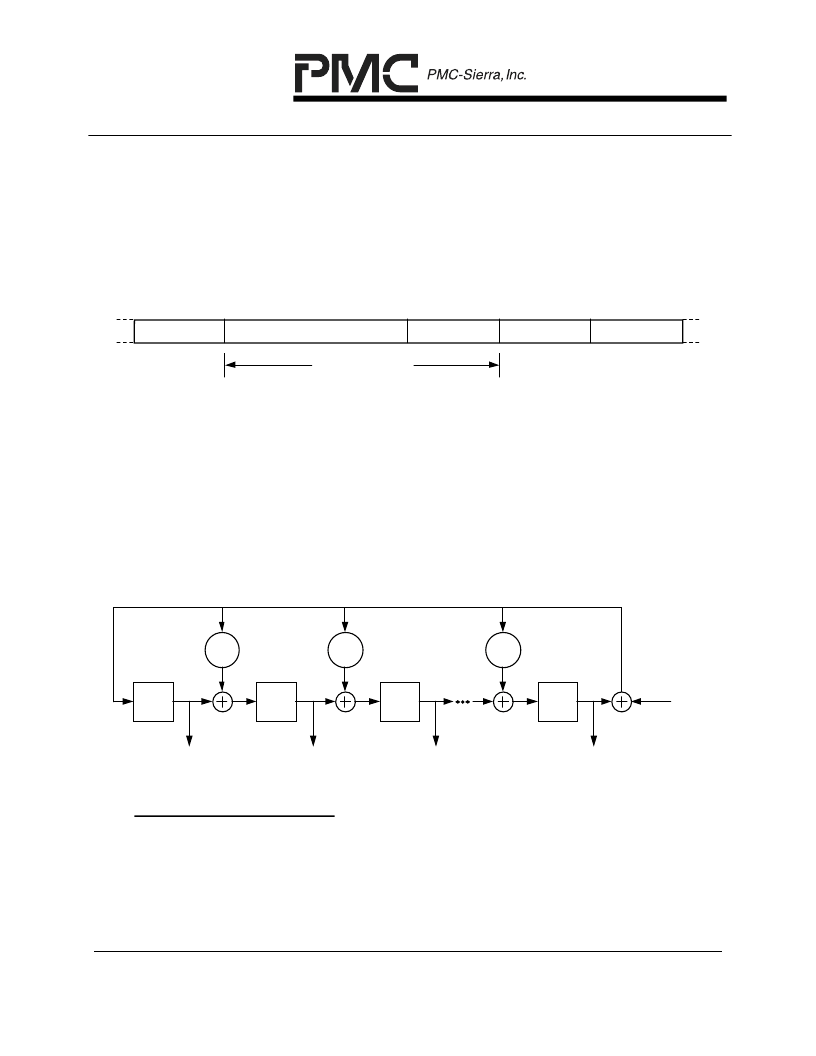

Figure 2 – HDLC Frame
Flag
Information
FCS
Flag
HDLC Packet
Flag
The CRC algorithm for the frame checking sequence (FCS) field is either a
CRC-CCITT or CRC-32 function. Figure 3 shows a CRC encoder block diagram
using the generating polynomial g(X) = 1 + g
1
X + g
2
X
2
+…+ g
n-1
X
n-1
+ X
n
. The
CRC-CCITT FCS is two bytes in size and has a generating polynomial g(X) = 1 +
X
5
+ X
12
+ X
16
. The CRC-32 FCS is four bytes in size and has a generating
polynomial g(X) = 1 + X + X
2
+ X
4
+ X
5
+ X
7
+ X
8
+ X
10
+ X
11
+ X
12
+ X
16
+ X
22
+ X
23
+ X
26
+ X
32
. The first FCS bit received is the residue of the highest term.
Figure 3 – CRC Generator
D
0
D
1
g
1
D
2
D
n-1
Message
Parity Check Digits
g
2
g
n-1
LSB
MSB
8.3 Receive Channel Assigner
The Receive Channel Assigner block (RCAS256) processes up to 32 serial links.
Links may be configured to support 2.048 or 8.192 Mbps H-MVIP traffic, to
support T1/J1/E1 channelised traffic or to support unchannelised traffic. When
configured to support 2.048 Mbps H-MVIP traffic, each group of 8 links share a
clock and frame pulse. All links configured for 8.192 Mbps H-MVIP traffic share a
