Data Sheet
9
2004-02-03
PTF180101
Ordering Information
Type
PTF180101S
Package Outline
32259
Package Description
Thermally enhanced, surface mount
Marking
PTF180101S
Notes: Unless otherwise specified
1.
Interpret dimensions and tolerances per ASME Y14.5M-1994.
2.
Primary dimensions are mm. Alternate dimensions are inches.
3.
Pins: D = drain, S = source, G = gate
4.
Lead thickness: 0.21 ± 0.03 [.008 ± .001]

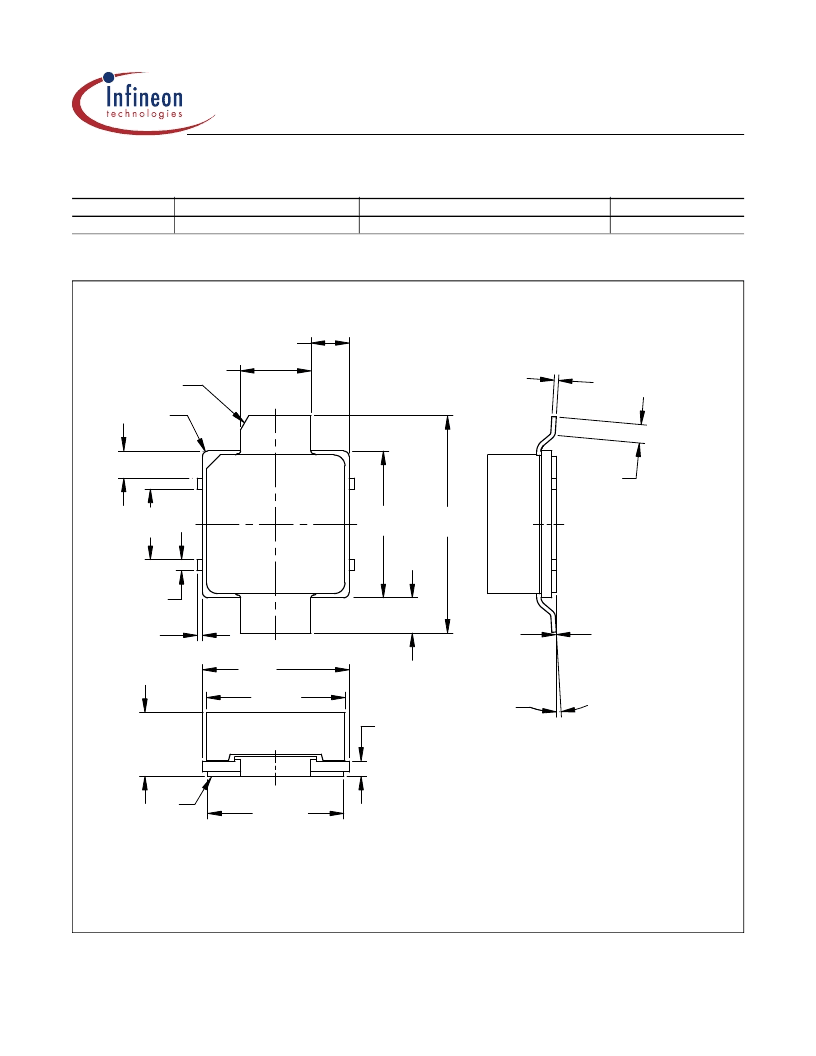

Package Outline Specifications
Package 32259
2X 3.30
[.130]
1.02 [0.040]
0.51 [0.020]
2X 0.20± 0.03
[.008± .001]
4X R0.25
[R.010]
MAX.
C
L
0°-7°
DRAFT ANGLE
D
G
S
10.16± 0.25
[.400± .010]
6.86
[.270]
2X 1.65± 0.51
[.065± .020]
2X 1.27
[.050]
2X 3.30
[.130]
4X 0.51
[.020]
4X 0.25 MAX
[.010]
6.35
[.250] SQ
6.86
[.270]
6.48
[.255] SQ
0.74± 0.05
[.028± .002]
1.78
[.070]
2.99 ± 0.38
[1.14 ± .010]
H-32259-2-1-2307
LEAD COPLANARITY
BOTTOM OF LEAD
TO BOTTOM OF PACKAGE
.000± .002 (TYP)
60° X 6.60
[60° X .260]
Find the latest and most complete information about products and packaging at the Infineon Internet page
http://www.infineon.com/products
