53/89
PSD834F2V

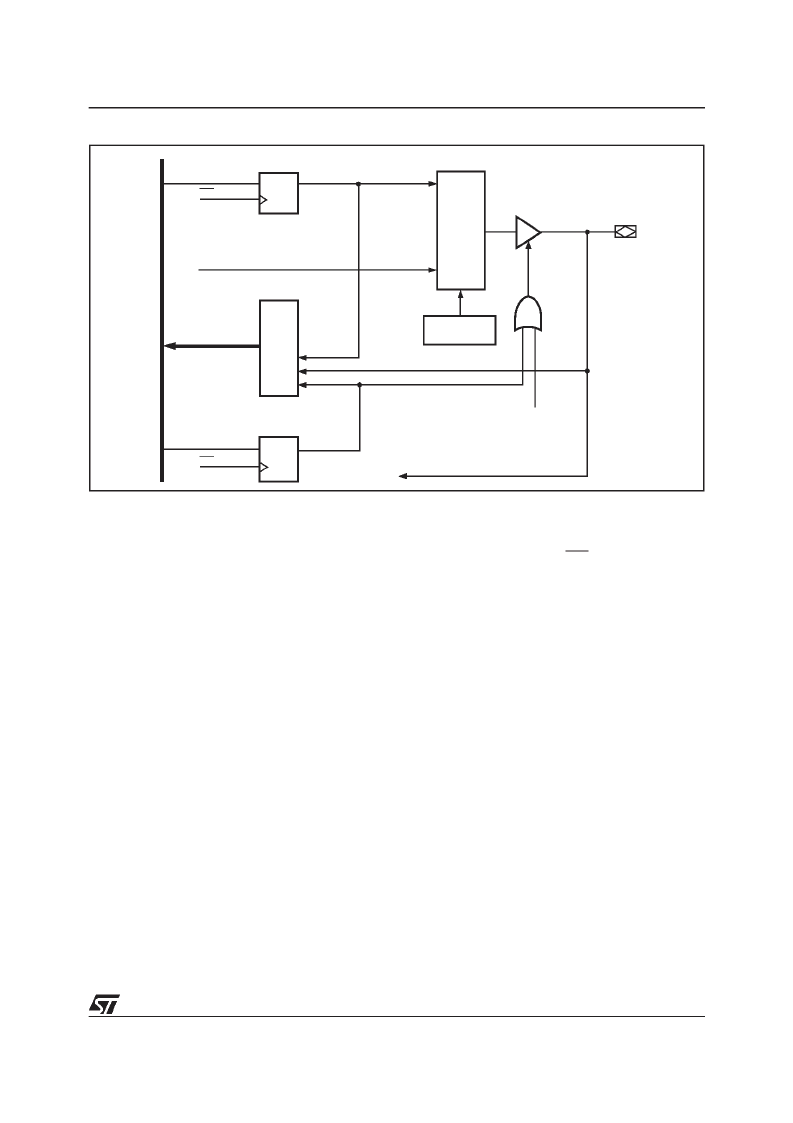

Figure 27. Port D Structure
Port D – Functionality and Structure
Port D has three I/O pins. See Figure 27 and Fig-
ure 28. This port does not support Address Out
mode, and therefore no Control Register is re-
quired. PortD can beconfigured toperform one or
more of the following functions:
I
MCU I/O Mode
I
CPLD Output – External Chip Select (ECS0-
ECS2)
I
CPLD Input – direct input to the CPLD, no Input
Macrocells (IMC)
I
Slew rate – pins can be set up for fast slew rate
Port D pins can be configured in PSDsoft Express
as input pins for other dedicated functions:
I
Address Strobe (ALE/AS, PD0)
I
CLKIN (PD1) as input to the macrocells flip-
flops and APD counter
I
PSD Chip Select Input (CSI, PD2). Driving this
signal High disables the Flash memory, SRAM
and CSIOP.
External Chip Select
The CPLD also provides three External Chip Se-
lect (ECS0-ECS2) outputs on Port D pins that can
be used to select external devices. Each External
Chip Select (ECS0-ECS2) consists of one product
term that can be configured active High or Low.
The output enable of the pin iscontrolled by either
the output enable product term or the Direction
Register. (See Figure 28.)
I
DATA
OUT
REG.
D
Q
D
Q
WR
WR
ECS[2:0
]
READ MUX
P
D
B
CPLD-INPUT
DIR REG.
DATA IN
ENABLE PRODUCT
TERM (.OE)
OUTPUT
SELECT
OUTPUT
MUX
PORT D PIN
DATA OUT
AI02889
