Draft 6/5/00
6-36
Specifications
Copyright 1999 by LSI Logic Corporation. All rights reserved.

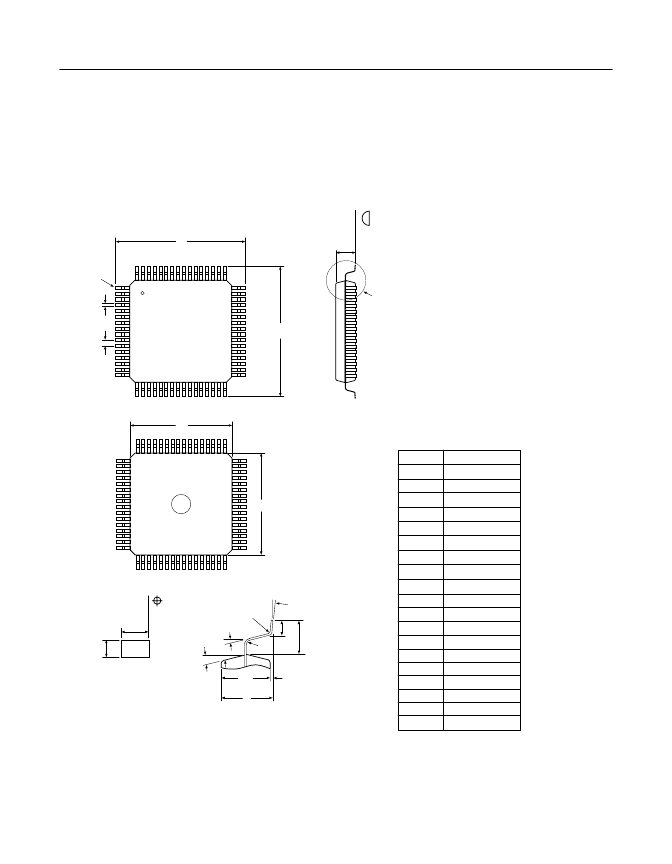

6.5 Mechanical Drawing
This section contains the mechanical drawing for the L80227 64-pin
LQFP package.
Figure 6.19 64-Pin LQFP Package Drawing
Notes
1. All dimensions are in millimeters.
2. Dimensions do not include mold flash. Maximum allowable flash is 0.25.
3. All leads are coplanar to a tolerance of 0.08 (ccc). Bent leads to a tolerance of 0.08 (ddd).
Symbol
b
e
ccc
ddd
D
E
L
L1
R
R1
A
A1
A2
c
D1
E1
@
@1
@2
Dimensions
0.17 - 0.27
0.50 Basic
Max. 0.08
Max. 0.08
11.85 - 12.15
11.85 - 12.15
0.45 - 0.75
1.0 Ref
0.08 - 0.20
Min. 0.08
Max. 1.60
0.05 - 0.15
1.292 - 1.508
0.09 - 0.20
9.90 - 10.10
9.90 - 10.10
0
°
- 7
°
Min. 0
°
12
°
Dimension Table
b
e
D
E
A
E1
D1
See
Detail A
See
Detail B
b
Detail B
c
Pin 1
@
L
A1
R1
R
Detail A
A2
A
L1
@1
@2
ccc
ddd
LSI L80227
