24
EPSON
S1C63808 TECHNICAL MANUAL
CHAPTER 4: PERIPHERAL CIRCUITS AND OPERATION (Oscillation Circuit)
4.3 Oscillation Circuit
4.3.1 Configuration of oscillation circuit
The S1C63808 has two oscillation circuits (OSC1 and OSC3). OSC1 is a crystal oscillation circuit that
supplies the operating clock to the CPU and peripheral circuits. OSC3 is either a CR or a ceramic oscilla-
tion circuit. When processing with the S1C63808 requires high-speed operation, the CPU operating clock
can be switched from OSC1 to OSC3 by the software. To stabilize operation of the internal circuits, the

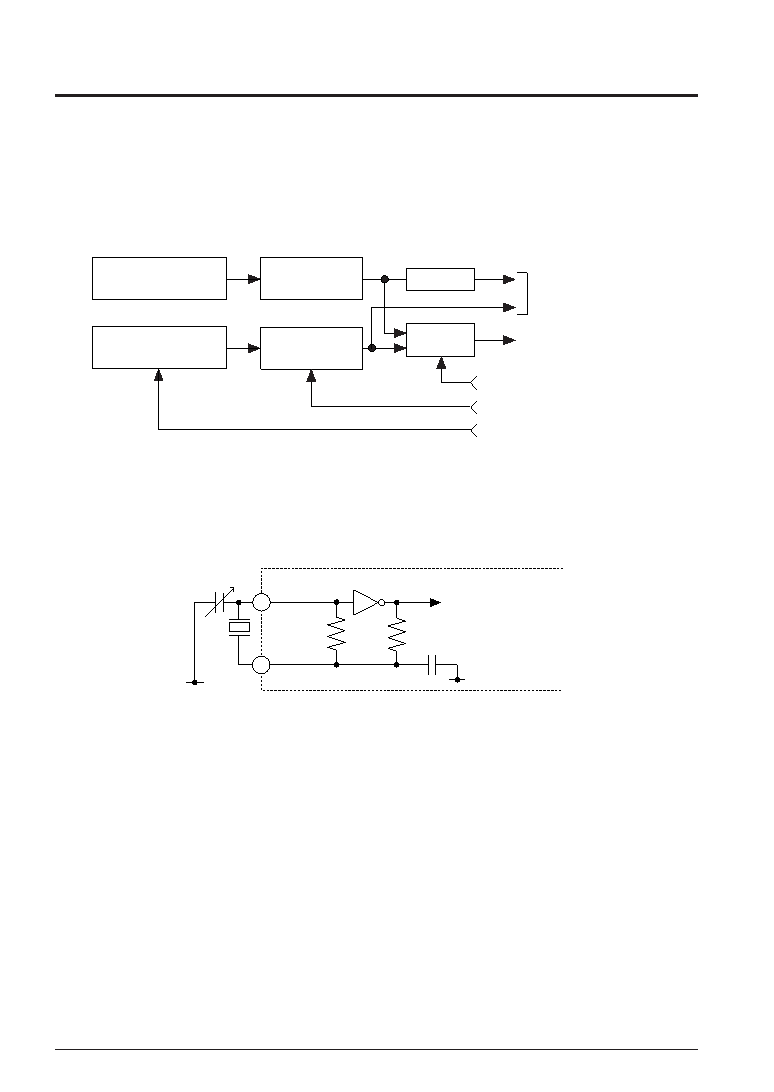

operating voltage must be switched according to the oscillation circuit to be used. Figure 4.3.1.1 is the
block diagram of this oscillation system.
VOSC
VD1
High-speed operation
voltage regulator
Voltage regulator for
OSC1 oscillation circuit
Oscillation circuit control signal
CPU clock selection signal
To CPU
To peripheral circuits
Clock
switch
OSC3
oscillation circuit
OSC1
oscillation circuit
Operating voltage selection signal
Divider
Fig. 4.3.1.1 Oscillation system block diagram
4.3.2 OSC1 oscillation circuit
The OSC1 crystal oscillation circuit generates the main clock for the CPU and the peripheral circuits. The
oscillation frequency is 32.768 kHz (Typ.).
Figure 4.3.2.1 is the block diagram of the OSC1 oscillation circuit.
VSS
CGX
X'tal
OSC2
OSC1
R
DX
C DX
To CPU
(and peripheral circuits)
FX
VSS
Fig. 4.3.2.1 OSC1 oscillation circuit
As shown in Figure 4.3.2.1, the crystal oscillation circuit can be configured simply by connecting the
crystal oscillator (X'tal) of 32.768 kHz (Typ.) between the OSC1 and OSC2 terminals and the trimmer
capacitor (CGX) between the OSC1 and VSS terminals.
