W925E/C240
8-bit CID Microcontroller
Revision : A6
-49-
Release Date : 2002/7/2
Input Pre-Processor
The input signal is processed by Input Pre-Processor, which is comprised of two OP amps and a
bias source(VREF). The gain OP-amps are used to bias the input voltage with the VREF signal
voltage. VREF is V
AD
/2 typically, this pin is recommended to connect a 0.1 uF capacitor to V
AS
.
The gain adjustable OP amps are sued to select the input gain by connecting a feedback resistor

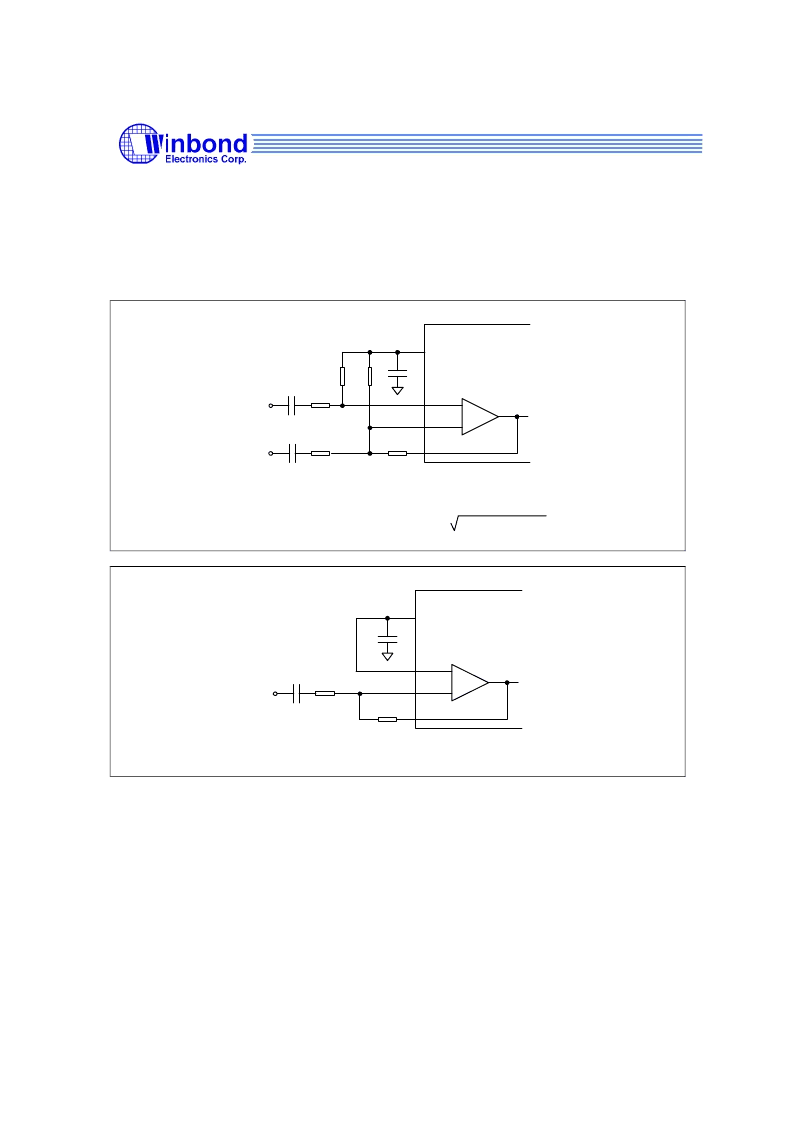

between GCFB and INN pins. Figure 6-16 shows the differential input configuration and Figure
6-17 shows the single-ended configuration.
+
-
INP
INN
VREF
C1
C2
R1
R2
R3
R4
0.1uF
R5
Differential Input Amplifier
C1 = C2
R1 = R2
R3 = (R4 R5) / (R4 + R5)
Voltage Gain
Av = R5 / R1
Input Impedance
Zin = 2 R1 + (1 / wC)
2
GCFB
Figure 6-16 Differential Input Gain Control Circuit
+
-
INP
INN
VREF
C
R1
0.1uF
R2
Voltage Gain
Av = R2 / R1
GCFB
22n
Figure 6-17 Single-Ended Input Gain Control Circuit
