W925E/C240
8-bit CID Microcontroller
X is the value of L/H nibble of PGxx
Revision : A6
-54-
Release Date : 2002/7/2
5
0.00
There are 4 programmable hysteresis input buffer, shown in Figure 6-14, are determined by Low/
High nibbles of PHxx. The hysteresis control formulas are list below.
Alert tone hysteresis
HAT=13mv + 3mv*X
DTMF hysteresis
HDTMF=6mv + 3mv*X
FSK hysteresis
HFSK=13mv + 3mv*X
FSK detector hysteresis
HFSKD=13mv + 3mv*X
Application Circuit
The analog interface circuit of W925E/C240 shown in Figure 6-23 is a typical CPE system. The
gain control op-amp is set to unit gain to allow the electrical characteristics to be met in this
application circuit.
X=PHAD<7:4>
X=PHAD<3:0>
X=PHFL<7:4>
X=PHFL<3:0>
34K
34K
430K
430K
22nF
22nF
53K6
60K4
464K
INP2
INN2
GCFB2
VREF
CAP
RNGDI
RNGRC
INP1
0.1uF
470K
470K
0.1uF
0.1uF
200K
100K
150K
Tip/A
Ring/B
INN1
GCFB1
464K
464K
464K
60K4
60K4
464K
Speech
Network
Speaker
Microphone
Tx+
Tx-
Rx+
Rx-
Tip
Ring
Resistor must have 1% tolerance
Resistor must have 5% tolerance
0.47u
22nF
22nF

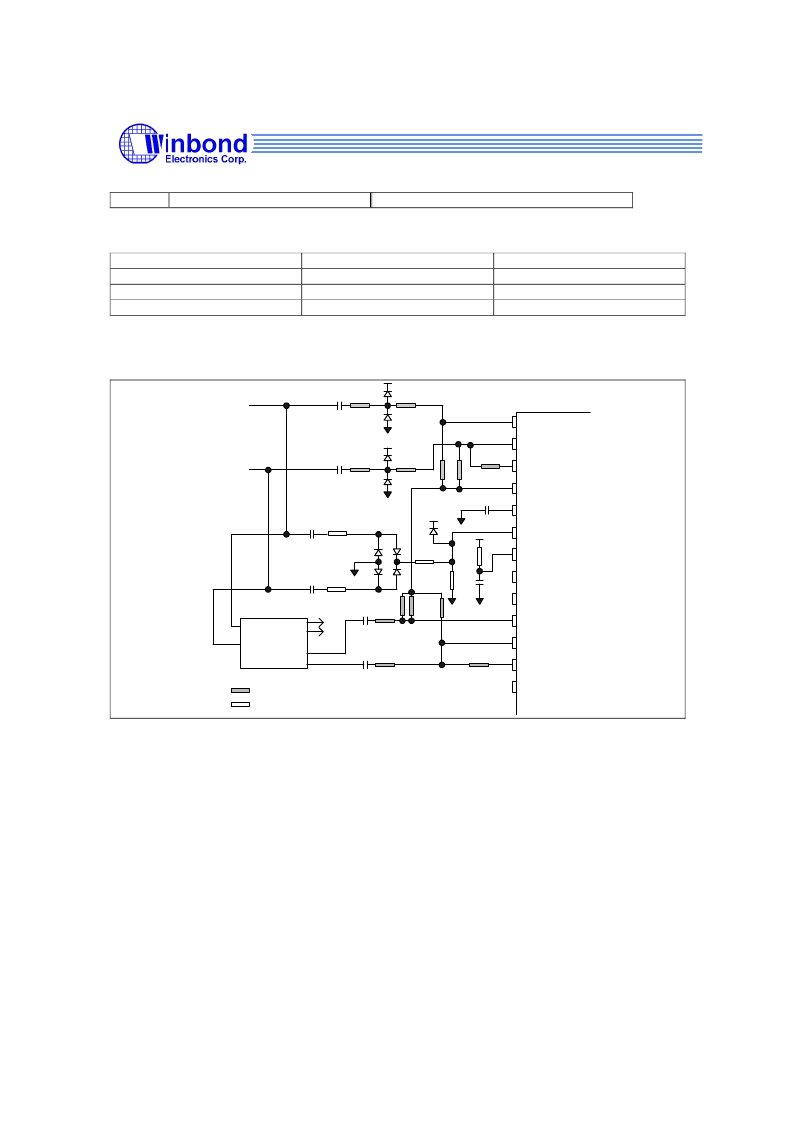

Figure 6-23 Application Circuit of CID
